ПОЯСНЕНИЯ к условным обозначениям
В данных пояснениях цифры, стоящие в круглых скобках, указывают номера тех условных знаков в таблицах, к которым эти пояснения относятся.
В таблицах цифры, стоящие в квадратных скобках при заголовках или в конце названии условных знаков, указывают номера статен данных пояснении.
Размеры условных знаков
1. Размеры условных знаков (в миллиметрах) указаны цифровыми подписями, расположенными, как правило, слева от условного знака. Если при условном знаке дана одна цифровая подпись, то это означает, что ширина знака равна его высоте; если приведены две подписи, то первая обозначает высоту знака, а вторая - его ширину. Цифровые подписи при отдельных частях условного знака обозначают высоту или ширину этих частей. Для условного знака в форме кружка указан размер его диаметра, в форме звезды - размер диаметра описанной окружности, в форме равностороннего треугольника - его высота.
Условные знаки (или отдельные части знаков), размеры которых не указаны, вычерчиваются в соответствии (по начертанию и размерам) с рисунком знаков, приведенных в таблицах.
2. Условные знаки вычерчиваются четкими линиями, как правило толщиной 0,08-0,1 мм; условные знаки пунктов геодезической сети (1,4), заводов, фабрик и мельниц (45а, 46а), некоторых мостов (151, 154, 156, 160 - для карты масштаба 1 : 25000 и 151, 153, 156, 159 - для карт масштабов 1 : 50000 и 1 : 100000), шлюзов -(162, 163), плотин (169, 170) на оригиналах листов карты масштаба 1 : 25 000 вычерчиваются линиями толщиной 0,2-0,25 мм, а на оригиналах листов карт масштабов 1 : 50 000 и 1 : 100000 - линиями толщиной 0,2 мм.
Промежутки между близко расположенными условными знаками должны быть не менее 0,2 мм (в масштабе издания карты).
3. При вычерчивании оригиналов листов карты масштаба 1 : 100000 в масштабе 1 : 75 000 принимаются размеры условных знаков, установленные для карты масштаба 1 : 25 000. В случае, когда размеры знаков для карт всех трех масштабов установлены одинаковые (знаки железных дорог, разъездов, платформ и остановочных пунктов, морских каналов, не выражающихся в масштабе карты, и др.), при вычерчивании оригиналов в масштабе 1:75000 размеры условных знаков должны быть увеличены на одну треть.
4. При вычерчивании оригиналов листов карт масштабов 1 : 50000 и 1 : 100000 на отдельные районы для условных знаков объектов, являющихся хорошими ориентирами, как например, знаков пунктов геодезической сети (1, 2, 4, 5), заводских и фабричных труб (44), заводов, фабрик и мельниц (45, 46) и др., по решению редактора, могут приниматься размеры, установленные для карты масштаба 1:25000.
Кроме того, в целях улучшения читаемости карты и для выделения наиболее важных объектов разрешается, по усмотрению редактора, уменьшать или увеличивать в небольших пределах размеры некоторых условных знаков.
Цвет условных знаков
5. В таблицах все условные знаки даны в цветах красок, принятых для издания карт.
На оригиналах топографической съемки условные знаки вычерчиваются в следующих цветах красок: элементы гидрографии, ледники и фирновые поля (вечные снега) - зеленым, элементы рельефа - коричневым, все остальные штриховые элементы содержания - черным (тушью). Площади изображения водных пространств закрашиваются голубым цветом, просвет между линиями условных знаков шоссейных дорог - розовым. Площади изображения остальных элементов, на которых при издании карты даются фоновые закраски, на оригиналах топографической съемки выделяются особыми штриховыми знаками, а именно: кварталы населенных пунктов с преобладанием огнестойких строений обозначаются крестообразной шрафировкои (16), кварталы с преобладанием неогнестойких строений - одинарной шрафировкои (17), площади леса - кружками черного цвета (235), площади низкорослого леса - кружками красного цвета (243), площади сплошных зарослей кустарников - знаками кустов красного цвета (253). Вместо указанных штриховых знаков может также применяться фоновая закраска (красками, слабо воспроизводящимися при фотографировании, но обеспечивающими хорошую читаемость).
Указания по применению некоторых условных знаков

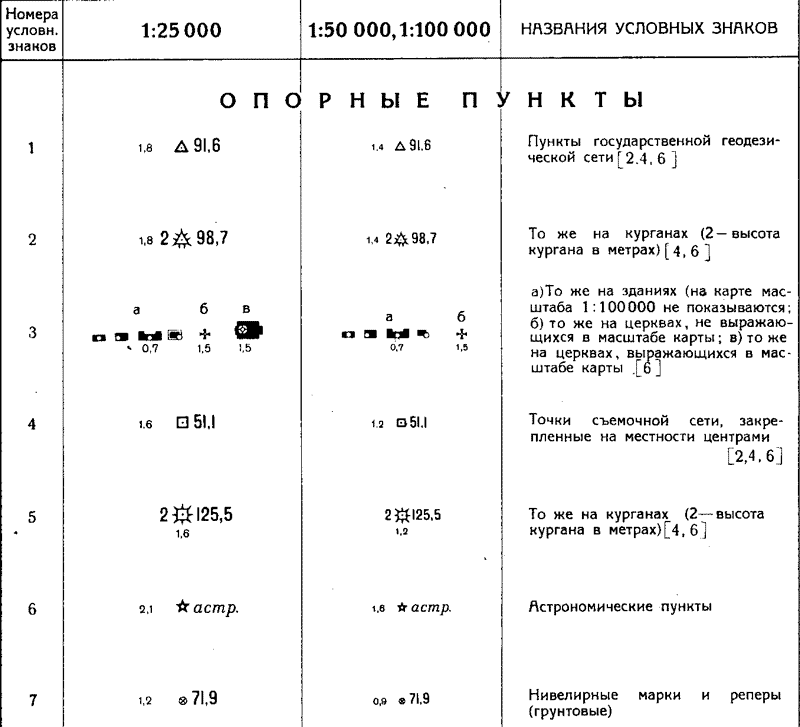

Опорные пункты
6 (1-5). Условным знаком пунктов государственной геодезической сети показываются пункты триангуляции и полигонометрии 1, 2, 3 и 4 классов, координаты которых в Системе 1942 года помещены в каталогах (списках) координат геодезических пунктов. Пункты же геодезических сетей местного значения, координаты которых помещены в каталогах (списках) координат геодезических пунктов, изображаются условным знаком точек съемочной сети, закрепленных на местности центрами.
Условный знак пунктов государственной геодезической сети на зданиях (незалитый кружок в условных знаках строений и церквей) применяется при изображении зданий, возвышающиеся части которых (шпили, башни и др.) определены как геодезические пункты и их координаты включены в каталоги. Кружок на условном знаке строения располагается таким образом, чтобы его центр соответствовал точке, координаты которой определены. Данный условный знак не применяется для обозначения определенных как геодезические пункты мечетей, заводских и фабричных труб, заводов, фабрик и мельниц с трубами, капитальных сооружений башенного типа, маяков, огней и других подобных им объектов. Координаты таких объектов при вычерчивании относятся к геометрическому центру или середине основания знака (в зависимости от фигуры знака).

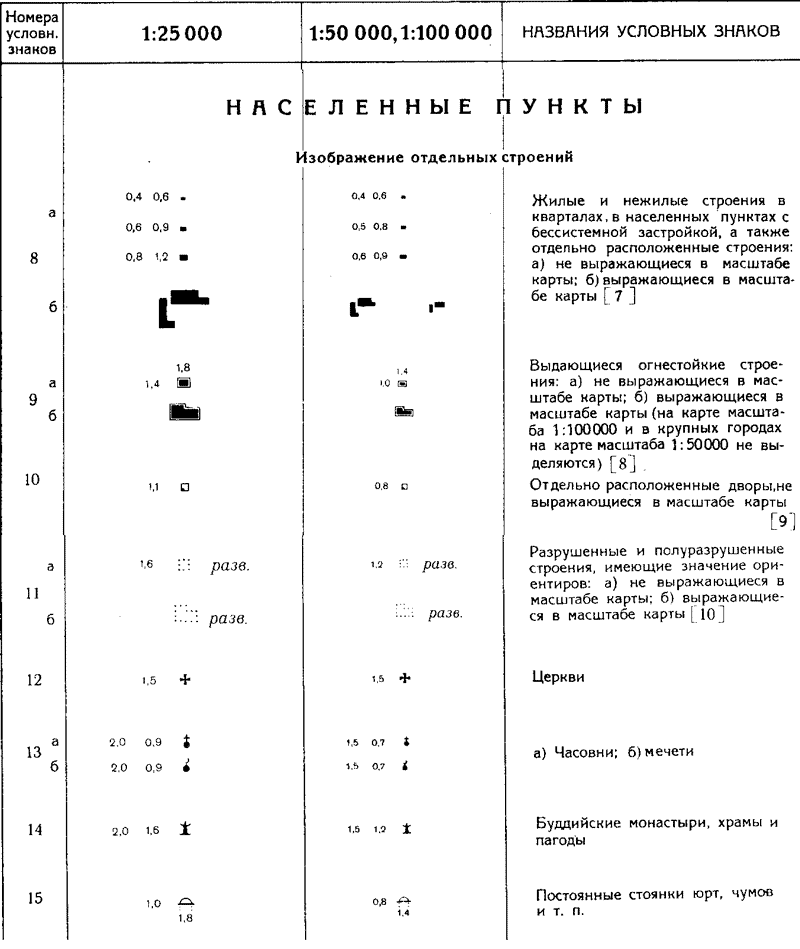

Населенные пункты
7 (8). Условными знаками в виде залитых прямоугольников и других фигур показываются жилые и нежилые строения в кварталах, в населенных пунктах с бессистемной застройкой, а также отдельно расположенные строения.
В таблицах предусмотрено три размера условных знаков для показа жилых и нежилых строений, не выражающихся в масштабе карты. Знак наименьшего размера применяется для обозначения строений, расположенных в кварталах населенных пунктов городского, сельского и дачного типа, а также в поселках с бессистемной застройкой, знак среднего размера - для обозначения строений, расположенных вне населенных пунктов или в населенных пунктах, но выделяющихся по своей величине или же важных как ориентиры; знак крупного размера - для показа строений, удаленных от населенных пунктов и имеющих значение ориентиров. Если площадь строения в масштабе карты превышает величину знака крупного размера, то такое строение изображается в масштабе.
8 (9). Условный знак выдающихся огнестойких строений на карте масштаба 1 : 25 000 применяется для показа огнестойких строений, расположенных вне населенных пунктов и в населенных пунктах всех типов, если они выделяются среди других построек и могут служить хорошими ориентирами.
На карте масштаба 1 : 50 000 этот условный знак применяется при изображении огнестойких строений, расположенных вне населенных пунктов, в населенных пунктах сельского и дачного типа, а также на окраинах городов и поселков городского типа, имеющих сельский или дачный характер застройки. В остальных случаях они показываются условными знаками жилых и нежилых строений (8).
Если выдающееся строение примыкает к улице, то линия окантовки в условном знаке (на картах обоих масштабов) со стороны изображения улицы не вычерчивается.
9 (10,41-43). Условный знак отдельно расположенных дворов применяется для обозначения дворов с жилым домом и мелкими надворными постройками, находящихся вне населенных пунктов. Этот знак применяется также для показа дворов в поселках рассредоточенного типа и, кроме того, для показа
на картах масштабов 1 : 25 000 и 1 : 50 000 дворов в поселках с рядовой застройкой, расположенных обособленно от застроенного ряда.
Дворы, площади которых в масштабе-карты превышают (более чем в полтора раза) установленные размеры знака, изображаются в масштабе, с точным отображением планового положения жилого дома и других строений, находящихся во дворе.
10 (11, 18). Условным знаком разрушенных и полуразрушенных строений показываются сохранившиеся и хорошо выделяющиеся на местности остатки зданий (развалины). Разрушенные населенные пункты и разрушенные части населенных пунктов с сохранившимися остатками строений показываются условным знаком разрушенных кварталов; улицы при этом показываются только в тех случаях, если по ним возможен проезд.
11 (16, 17, 20). При изображении населенных пунктов с квартальной и рядовой застройкой выделяются к&арталы и части кварталов (ряды) с плотной застройкой ( к последним относятся кварталы или их части, где расстояния между строениями, как правило, не превышают 50 м).
При изображении поселков сельского типа с рядовой застройкой застроенные ряды показываются полосами шириной 1,4-1,5 мм - на карте масштаба 1 : 25 000 и 1,1-1,2 мм. - на карте масштаба 1 : 50 000; если же застроенные ряды имеют ширину, превышающую в масштабе карты указанные размеры, то они показываются в масштабе, с отображением их действительной конфигурации.
На картах масштабов 1 : 25 000 и 1 : 50 000 плотно застроенные кварталы с преобладанием (более 50%) огнестойких строений (каменных, кирпичных, железобетонных и т. п.) при издании выделяются фоновой закраской оранжевого цвета, а с преобладанием неогнестойких строений (деревянных, глинобитных, саманных и т. п.) - желтого цвета.
На карте масштаба 1:100000 характер огнестойкости строений в кварталах не отображается.
12 (16, 17, 20). На карте масштаба 1 : 25 000 при изображении населенных пунктов городского типа подробно показывается условными знаками строений и сооружений застройка в кварталах. В случае, когда расстояния между знаками строений будут менее 0,3 мм, производится отбор. Условные знаки строений, примыкающих вплотную друг к другу, сливаются. При изображении кварталов, имеющих сплошную застройку вдоль улиц, мелкие строения, не примыкающие к улицам, не показываются.
На карте масштаба 1 :50 000 населенные пункты, кроме крупных городов, изображаются с показом характера застройки. При изображении крупных городов, отличающихся плотной застройкой (как правило, городов с населением 50 000 жителей и более, а также с меньшим числом жителей, но соответствующих таким городам по площади) из строений в кварталах показываются только выдающиеся здания, а также промышленные объекты и сооружения, являющиеся ориентирами.
На карте масштаба 1 : 100000 застройка населенных пунктов, кроме крупных городов, показывается заливкой черного цвета. В местах, где на местности имеются характерные разрывы в застро'йке, заливка не дается. Кварталы с плотной застройкой в крупных городах (как правило, с населением 50000 жителей и более, а также с меньшим числом жителей, но соответствующих таким городам по площади) показываются замкнутыми контурами с фоновой закраской оранжевого цвета. В этом случае также отображаются наиболее крупные объекты и сооружения, являющиеся хорошими ориентирами.
При изображении кварталов населенных пунктов с фоновой закраской оранжевого цвета обобщение кварталов производится с условием, чтобы их размеры в масштабе карты были не менее 1,0Х1,0 мм; при изображении кварталов (рядов) заливкой черного цвета ширина залитой полосы должна быть, как правило, 0,5 мм; в отдельных случаях для достижения более правильного отображения планировки и застройки ширина залитой полосы может быть уменьшена до 0,4 мм.
13 (20-25). Парки, скверы, фруктовые сады, спортивные площадки, пустыри в кварталах населенных пунктов на картах масштабов 1 : 25 000 и 1 : 50 000 выделяются, если их площадь составляет в масштабе карты не менее 1,5Х2,0 мм.
Небольшие площади древесных насаждений и отдельные деревья в кварталах на карте масштаба 1 : 25 000, а также на карте масштаба 1 : 50 000 (в случае подробного изображения застройки) показываются кружками на фоне закраски, характеризующей огнестойкость строений.
14 (20, 35-37). При изображении поселков сельского типа с квартальной и рядовой застройкой на картах масштабов 1 : 25 000 и 1 : 50 000 показываются все строения и сооружения в кварталах (рядах), если расстояния между знаками строений будут не менее 0,3 мм. При меньших расстояниях строения показываются с отбором так, чтобы промежутки между знаками строений были порядка 0,3 мм; при этом не должны исключаться выдающиеся огнестойкие строения и другие постройки, важные как ориентиры.
15 (20, 32-34; 38-40). При изображении поселков дачного типа и поселков с бессистемной застройкой на картах всех масштабов застройка изображается условными знаками жилых и нежилых строений и сооружений.
16 (21-37). Улицы в населенных пунктах вычерчиваются в две линии толщиной 0,1 мм. При изображении главных улиц (основных проездов) промежуток между линиями должен быть равен 0,8 мм - на картах масштабов 1 :25 000 и 1 : 50 000 и 0,6 мм - на карте масштаба 1 : 100000. При изображении прочих улиц промежуток между линиями должен быть равен соответственно 0,5 и 0,3 мм. При ширине улиц в масштабе карты, превышающей установленные величины, улицы изображаются в масштабе.
По изображению главных улиц (основных проездов), соединяющих шоссейные дороги, дается закраска оранжевого цвета, за исключением тех случаев, когда кварталы населенных пунктов показываются с оранжевой или желтой закраской.
17 (38-43). Условные знаки жилых и нежилых строений и отдельных дворов, расположенных вдоль железных дорог (кроме знаков объектов, показываемых в сочетании с изображением железных дорог, например знаков путевых постов, погрузочно-разгрузочных площадок и др.), а также вдоль грунтовых, полевых и лесных дорог и троп, вычерчиваются на расстоянии не менее 0,2 мм от изображения дороги (в масштабе 1 : 75000 - не менее 0,3 мм). Эти же условные знаки со знаками дорог, изображаемыми в две линии, вычерчиваются слитно.

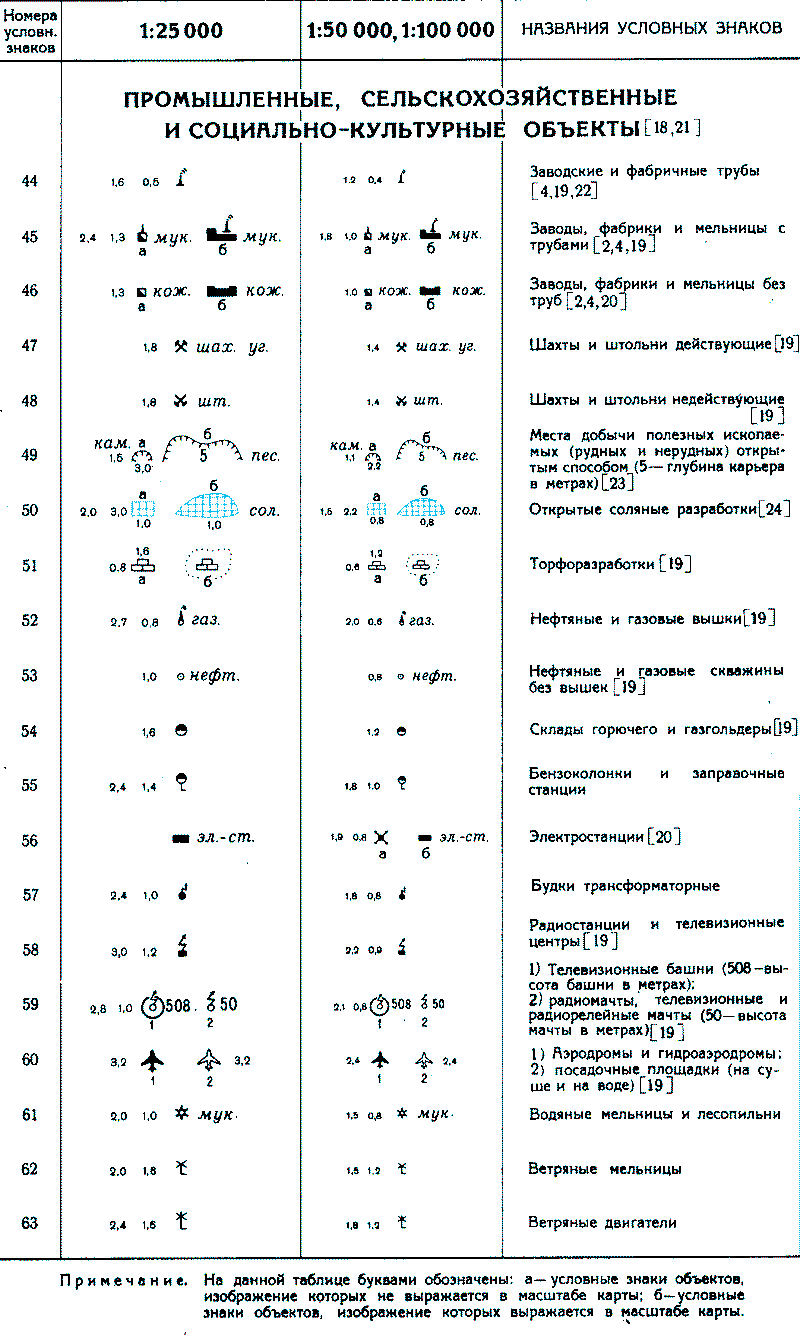

Промышленные, сельскохозяйственные и социально-культурные объекты
18. Условные знаки промышленных, сельскохозяйственных и социально-культурных объектов располагаются при вычерчивании так, чтобы местоположению объекта на местности соответствовали на карте следующие точки условного знака:
- у знаков, имеющих правильную геометрическую форму (круг, квадрат, прямоугольник, звезда и т. д.), - геометрический центр знака;
- у знаков, имеющих форму фигуры с широким основанием (знаки заводских и фабричных труб, метеорологических станций и др.), - середина основания знака;
- у знаков, имеющих форму фигуры с прямым углом в основании (знаки бензоколонок, ветряных мельниц и др.), - вершина прямого угла;
- у знаков, представляющих собой сочетание нескольких фигур (знаки нефтяных,и газовых вышек, трансформаторных будок и др.), - геометрический центр нижней фигуры.
19. Если территория, занимаемая объектом, изображается на карте в масштабе или ее границы обозначаются замкнутым контуром, то условный знак ставится внутри такого изображения на указанных ниже местах:
- условный знак заводских и фабричных труб (44, 456) - на месте, соответствующем действительному расположению трубы;
- условный знак шахт и штолен (47, 48) - на месте, соответствующем расположению копра над входом в шахту или плановому положению входа в штольню; если входы в шахты (штольни) находятся внутри строений, выражающихся в масштабе карты, то условный знак этих объектов не применяется, а показываются сами строения;
- условный знак торфоразработок (51) - посередине изображения территории торфоразработок; если торфоразработки занимают большую площадь, - в нескольких местах, из расчета один знак на 4-5 кв. см площади карты;
- знаки нефтяных и газовых вышек и скважин (52,53) - на месте, соответствующем действительному расположению вышки или скважины;
- знак складов горючего и газгольдеров (54) - на месте, соответствующем расположению бака, цистерны или газгольдера;
- знак радиостанций и телевизионных центров (58) - на месте, соответствующем расположению главного здания или здания с мачтой; знак радиомачт и телевизионных мачт (59) - на месте, соответствующем действительному расположению мачты;
- знаки аэродромов (гидроаэродромов), посадочных площадок (60) - посередине изображения территорий этих объектов.
20 (46, 56, 72). При изображении заводов, фабрик и мельниц без труб, электростанций и метеорологических станций, территория которых выражается в масштабе карты, условные знаки на изображении территории не ставятся, а рядом даются подписи рода объекта или рода производства. Если перечисленные объекты в масштабе карты не выражаются, то они изображаются соответствующими внемасштабными условными знаками, которые в необходимых случаях сопровождаются подписями.
21. Если один условный знак служит для изображения на картах двух или нескольких различных объектов, например нефтяных и газовых вышек (52), нефтяных и газовых скважин без вышек (53), водяных мельниц и лесопилен (61), памятников и монументов, туров и каменных столбов высотой более 1 м, братских могил и отдельных могил, имеющих значение ориентиров (74), и др., то он, как правило, сопровождается подписью, указывающей род объекта; если подпись будет затруднять показ других объектов, то она не помещается.
22 (44). Условным знаком заводских и фабричных труб показываются также трубы центральных отопительных систем при жилых зданиях, банях и т. п., выделяющиеся своей высотой и имеющие значение ориентиров.
23 (49). Условный знак не выражающихся в масштабе карты мест добычи полезных ископаемых открытым способом при вычерчивании ориентируется выпуклой стороной вверх по склону.
24 (50). Условный знак открытых соляных разработок в виде замкнутого контура, зашрафированного линиями, параллельными и перпендикулярными среднему меридиану листа, применяется для изображения небольших по площади мест добычи озерной или морской соли. При изображении соляных разработок площадью в масштабе карты более 4 кв. см шрафировка не дается, а соответствующими условными знаками показываются дамбы, каналы, подъездные пути и другие сооружения; такое изображение всегда сопровождается подписью сол. или (при наличии места) соляные разработки.

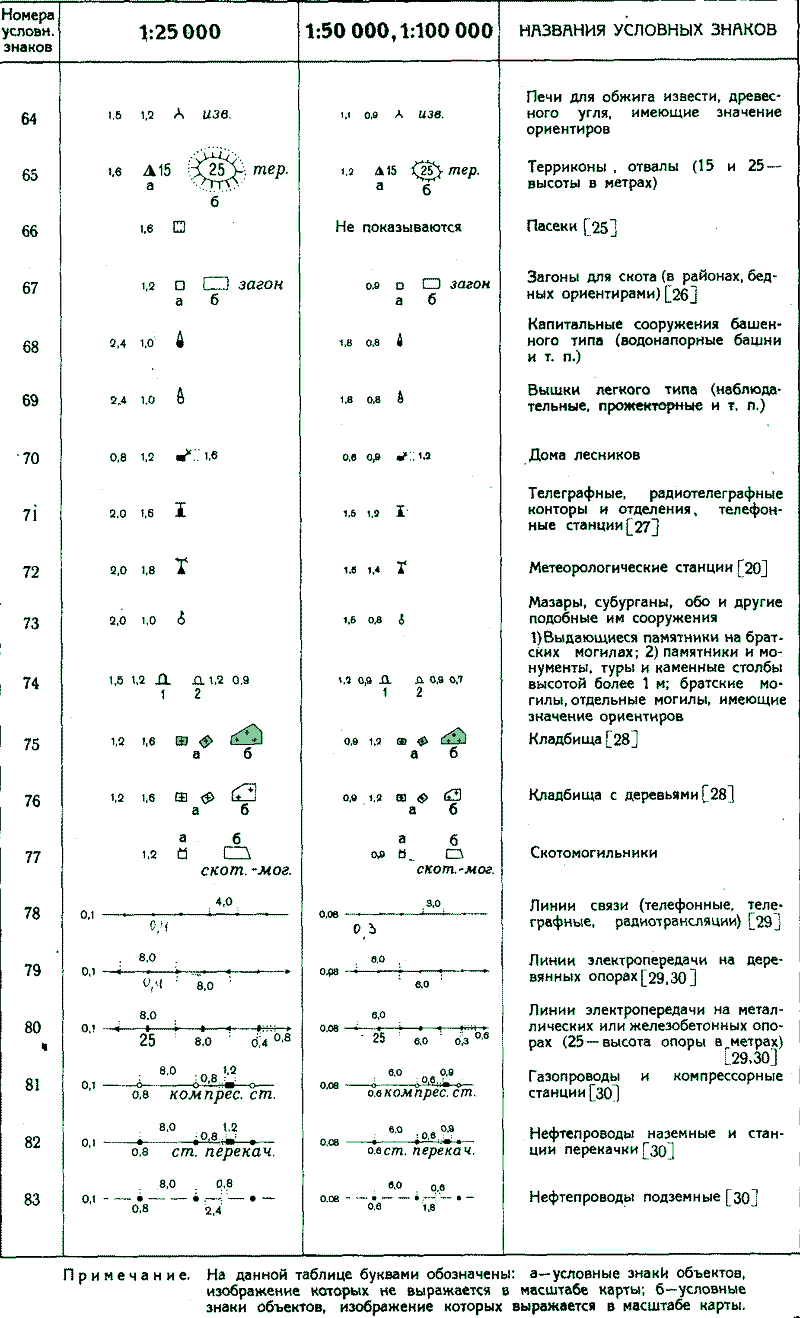

25 (66). Условный знак пасек применяется для обозначения постоянных пасек, на территории которых нет строений. Если при пасеке имеются строения (двор с жилым домом или нежилые постройки), то они показываются соответствующими условными знаками с подписью пас., а сам знак пасек не дается.
26 (27). Условный знак загонов для скота вычерчивается в соответствии с ориентировкой загона на местности. Загоны, площади которых в масштабе карты превышают размеры условного знака, показываются в масштабе, с отображением их действительных очертаний. В этом случае приводится подпись загон.
27 (71). Условный знак телеграфных, радиотелеграфных контор и отделений и телефонных станций применяется при изображении малообжитых районов для указания наличия соответствующих объектов в населенных пунктах сельского типа. Знак ставится под подписью названия населенного пункта (см. ст. 107).
28 (75, 76). Условный знак кладбищ, не выражающихся в масштабе карты, вычерчивается в соответствии с ориентировкой кладбища на местности. При изображении кладбищ с деревьями на оригиналах топографической съемки в условном знаке кладбища дополнительно вычерчиваются кружки (241); если площадь изображения кладбища мала, то вычерчивается один кружок или дается закраска фиолетового цвета.
29 (78, 79, 80). Линии связи и электропередачи, проходящие в полосе отчуждения железных дорог, автострад и шоссе, на картах не показываются. Если линия связи или электропередачи подходит к дороге со стороны и затем следует вдоль нее, то параллельно знаку дороги вычерчивается только небольшой участок линии связи или электропередачи (1-2 см) для обозначения ее направления (100, 120). Знаки линий связи и электропередачи через обозначения дорог и рек проводятся без разрыва; при подходе к изображению населенных пунктов они прерываются.
При изображении на карте масштаба 1 : 25 000 линий электропередачи на металлических или железобетонных опорах поперечные штрихи условного знака наносятся в местах, соответствующих действительному положению опор, в тех случаях, когда расстояние между опорами более 200 м; при меньшем расстоянии между опорами, а также на оригиналах листов карт масштабов 1:50000 и 1 : 100000 поперечные штрихи знака вычерчиваются через интервалы, указанные в таблице; при этом обязательно показываются опоры, являющиеся точками поворота линии. Высота опор (в метрах) подписывается на картах через 6-8 см.
30 (79-83). Строящиеся линии электропередачи, газопроводы и нефтепроводы изображаются соответствующими условными знаками действующих объектов с подписью строящийся (строящаяся) или стр.

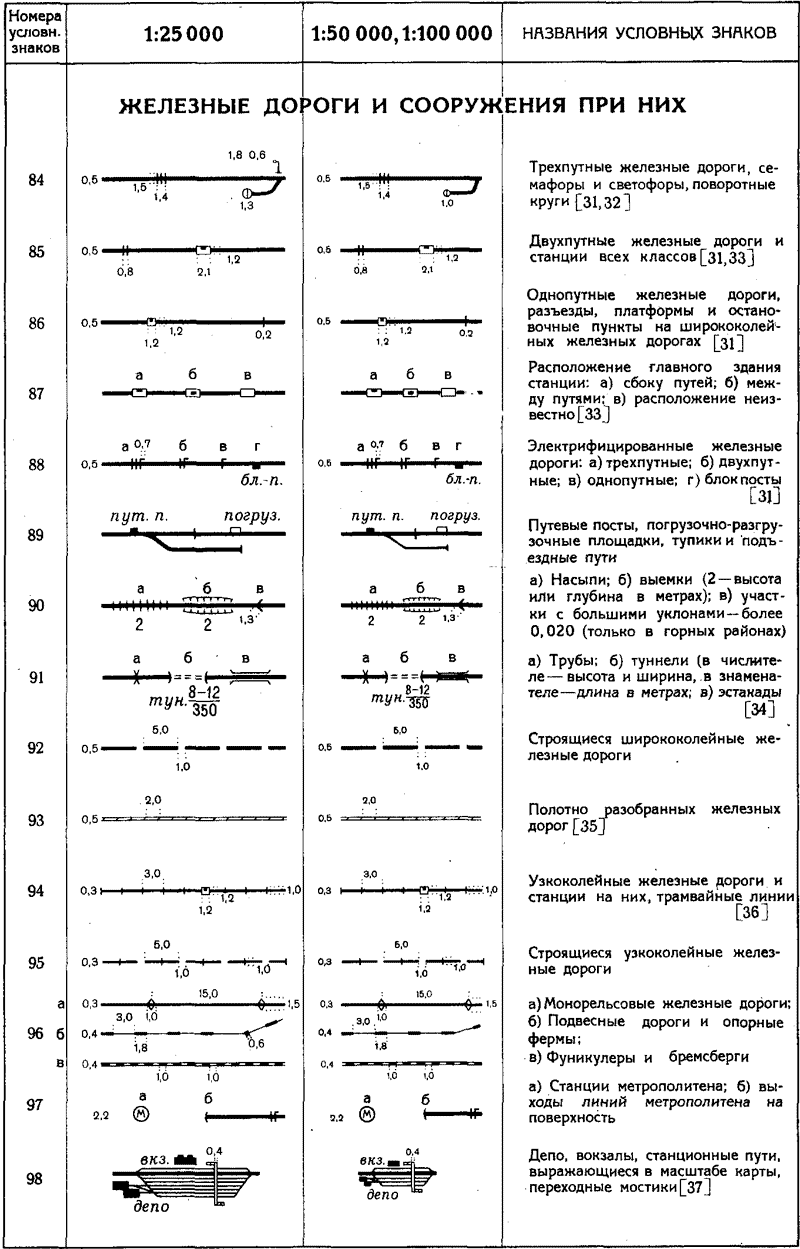

Железные дороги и сооружения при них
31 (84-86,88). Поперечные штрихи в условных знаках железных дорог, обозначающие число путей, вычерчиваются через 4 см - на карте масштаба 1 : 25 000 и через 3 см - на картах масштабов 1 : 50 000 и 1 : 100000. Если отдельные штрихи нельзя вычертить с соблюдением указанных интервалов, то допускается смещение штрихов.
32 (84). Условный знак семафоров и светофоров (на карте масштаба 1 : 25 000) всегда вычерчивается так, чтобы его продольная ось была параллельна среднему меридиану листа. Кружок в верхней части условного знака, в зависимости от удобства размещения, может вычерчиваться справа или слева от основной фигуры знака.
33 (85,87). Условный знак станций применяется для обозначения станций любого класса в тех случаях, когда главные здания станций (вокзалы) и другие станционные строения и сооружения, а также станционные пути не выражаются в масштабе карты. Залитый прямоугольник в условном знаке станций ставится на месте, соответствующем действительному расположению главного здания станции (вокзала).
34 (91). Условный знак эстакады вычерчивается так, чтобы его длина равнялась протяжению эстакады в масштабе карты, но была не менее 2 мм. Изображение эстакад большой протяженности (например, эстакад, проложенных к удаленным от берега морским нефтепромыслам) сопровождается подписью эстакада.
35 (93). В условном знаке полотна разобранных железных дорог штрихи по отношению к линиям условного знака вычерчиваются под углом 60°. Этим же условным знаком изображается' и полотно разобранных узкоколейных железных дорог.
36 (94). При вычерчивании узкоколейных железных дорог и трамвайных линий, проходящих в населенных пунктах по улицам, толщина линии условного знака уменьшается до 0,2 мм.
Если трамвайная линия проходит по обочине шоссейной дороги, то условный знак трамвайной линии совмещается со знаком шоссе, т. е. вычерчивается на месте одной из линий условного знака шоссейной дороги (120).
Электрифицированные узкоколейные железные дороги особым знаком не выделяются.
37 (98). При изображении крупных железнодорожных станций в масштабе главный путь показывается знаком однопутных железных дорог или утолщенной линией, а прочие пути-тонкими линиями. Если показать все пути с интервалами между линиями, на которых они проведены в таблице, невозможно, то линии проводят без сохранения общего числа путей, но с отображением конфигурации территории, занятой путями. Так же показываются подъездные железнодорожные пути на заводских территориях, в портах и т. п.
Здания вокзала, депо и другие станционные строения и сооружения показываются соответствующими условными знаками.

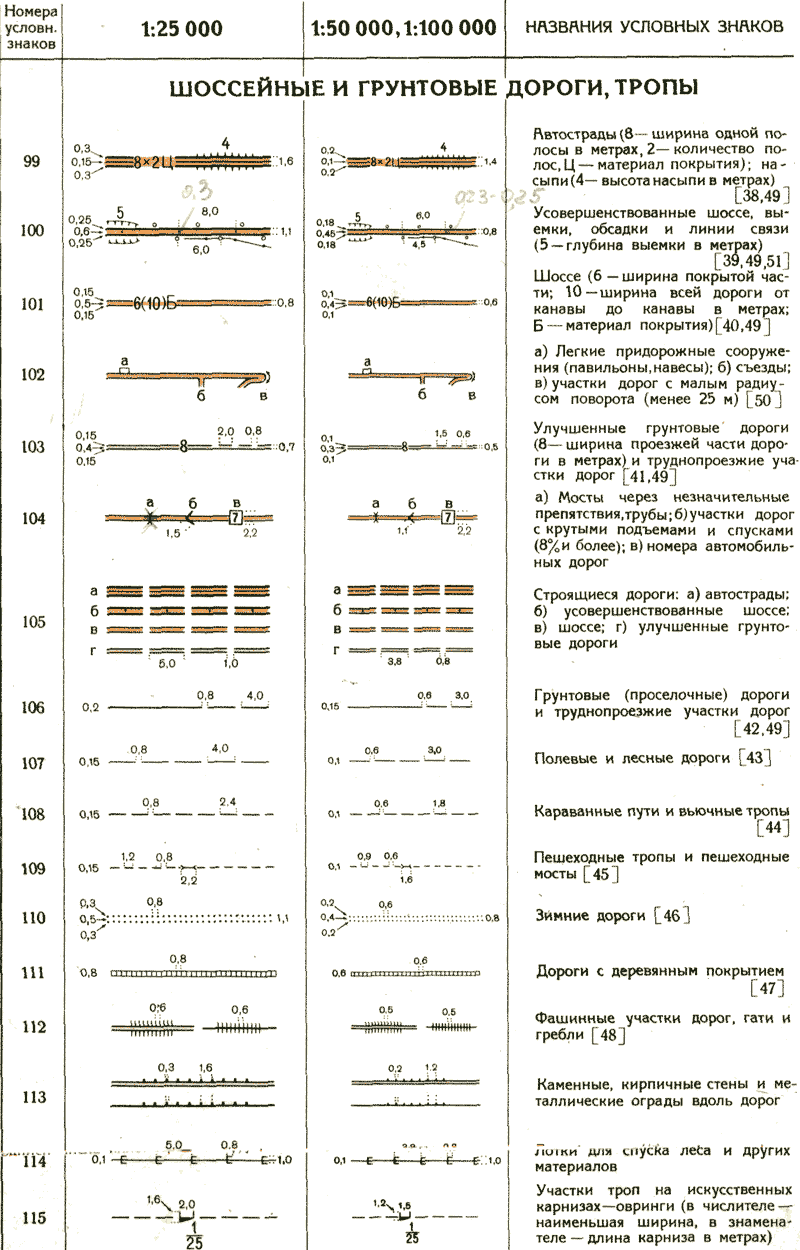

Шоссейные и грунтовые дороги, тропы
38 (99). Условным знаком автострад показываются дороги, которые имеют твердое основание и прочное покрытие из асфальта- или цементобетона, ширину покрытой части не менее 14 м, разделительную полосу (как правило) между полосами движения в разных направлениях, уклоны не более 4%, пересечения с другими дорогами на разных уровнях.
39 (100). Условным знаком усовершенствованных шоссе показываются дороги с твердым основанием и покрытием из асфальта, цементобетона, брусчатки, клинкера, а также щебня или гравия, пропитанного вяжущими веществами, при ширине покрытой части не менее 6 м.
40 (101). Условным знаком шоссе показываются дороги с основанием из камня. песка или твердого грунта и покрытием из гравия, щебня или шлака, уплотненных укаткой или обработанных вяжущими веществами, а также мостовые булыжные и из колотого камня. Этим знаком показываются также дороги с основанием и покрытием усовершенствованных шоссе при ширине покрытой части менее 6 м.
41 (103). Условным знаком улучшенных грунтовых дорог показываются профилированные, регулярно исправляемые дороги, не имеющие прочного основания и покрытия. Грунт проезжей части дороги может быть улучшен разными добавками (гравий, щебень, песок и др.) или обработан вяжущими веществами. Эти дороги допускают движение автотранспорта среднего тоннажа в течение большей части года.
42 (106). Условным знаком грунтовых (проселочных) дорог показываются непрофилированные, без покрытия дороги, накатанные автогужевым транспортом; их проходимость зависит от характера грунта и сезонно-климатических условий.
43 (107). Условным знаком полевых и лесных дорог показываются грунтовые дороги, по которым движение автогужевого транспорта производится эпизодически, главным образом в периоды полевых работ и лесоразработок.
44 (108). Условным знаком караванных путей и вьючных троп показываются пути в пустынных, полупустынных и горных районах, используемые для вьючного транспорта; караванные пути могут быть пригодны и для автогужевого транспорта.
45 (109). Условным знаком пешеходных троп показываются простейшие пути, пригодные только для движения пешеходов.
46 (110). Условным знаком зимних дорог показываются временные пути в малообжитых и труднодоступных районах, проходящие по замерзшим болотам, озерам и руслам рек, а также заливам и проливам; зимние дороги, используемые автотранспортом, выделяются подписью автозимник, размещаемой вдоль изображения дороги.
47 (111). Условным знаком дорог с деревянным покрытием показываются дороги с настилом из досок или деревянных пластин, уложенных на поперечные шпалы, а также из бревен или деревянных шашек.
48 (112). Фашинные участки дорог (фашинники), гати и гребли показываются при изображении улучшенных грунтовых и грунтовых (проселочных) дорог, проходящих по заболоченной местности. Фашинники - участки дорог, выстланные связками хвороста (фашинами); фашины обычно укладываются на продольные лежни, по краям прижимаются к ним жердями, а сверху засыпаются слоем земли или песка. Гати представляют собой сплошной настил из бревен, уложенных иногда по хворосту. Гребли - насыпи из земли, камня, песка и других материалов.
49 (99-101, 103, 106). При изображении автострад и шоссейных дорог приводится их техническая характеристика: ширина покрытой части дороги, ширина дороги с обочинами (для шоссейных дорог) и материал покрытия. Ширина дороги указывается в целых метрах. Материал покрытия обозначается условными сокращенными подписями:
А - асфальт, асфальтобетон Кл - клинкер Б - булыжник Ц - цементобетон Бр- брусчатка Шл- шлак Г - гравий Щ - щебень К - камень колотый
Граница смены материала покрытия обозначается на условном знаке дороги поперечной чертой, по обе стороны от которой даются подписи материалов покрытия (122).
На условных знаках улучшенных грунтовых дорог подписывается ширина проезжей части дороги.
На условных знаках грунтовых (проселочных) дорог подписывается их ширина в местах, где проезд возможен только по дороге (в лесу, на болоте и т. п.).
50 (102). Легкие придорожные сооружения (павильоны, навесы) на картах масштабов 1 : 50 000 и 1 : 100000 показываются, если они имеют значение ориентиров.
51 (100, 116, 120, 139). Обсадки из деревьев или кустов, расположенные вдоль дорог (рек, каналов, канав), изображаются соответственно кружками или кружками и точками, которые размещаются на расстоянии 0,2 мм от линии знака дороги (реки, канала, канавы); при двусторонней обсадке знаки обсадки располагаются в шахматном порядке. При совмещении изображений обсадки и линяй связи кружки знака обсадки чередуются с точками знака линии связи.
Редко расположенные деревья или кусты вдоль дорог (рек, каналов, канав) показываются знаком отдельных деревьев, не имеющих значения ориентиров (241), или знаком кустов вдоль рек, каналов и канав (139), которые вычерчиваются в местах, соответствующих действительному расположению деревьев или кустов.
Насаждения вдоль дорог, рек и каналов, представляющие собой полосы леса или кустарников шириной в масштабе карты 1,5 мм и менее, показываются соответствующими условными знаками (237, 255).
52 (121). Условный знак километровых знаков (столбов и камней) применяется для обозначения таких знаков по дорогам в малообжитой местности и местности, бедной ориентирами. Условный знак (Штрих) вычерчивается перпендикулярно изображению дороги и с той его стороны, с которой от дороги расположен километровый знак.

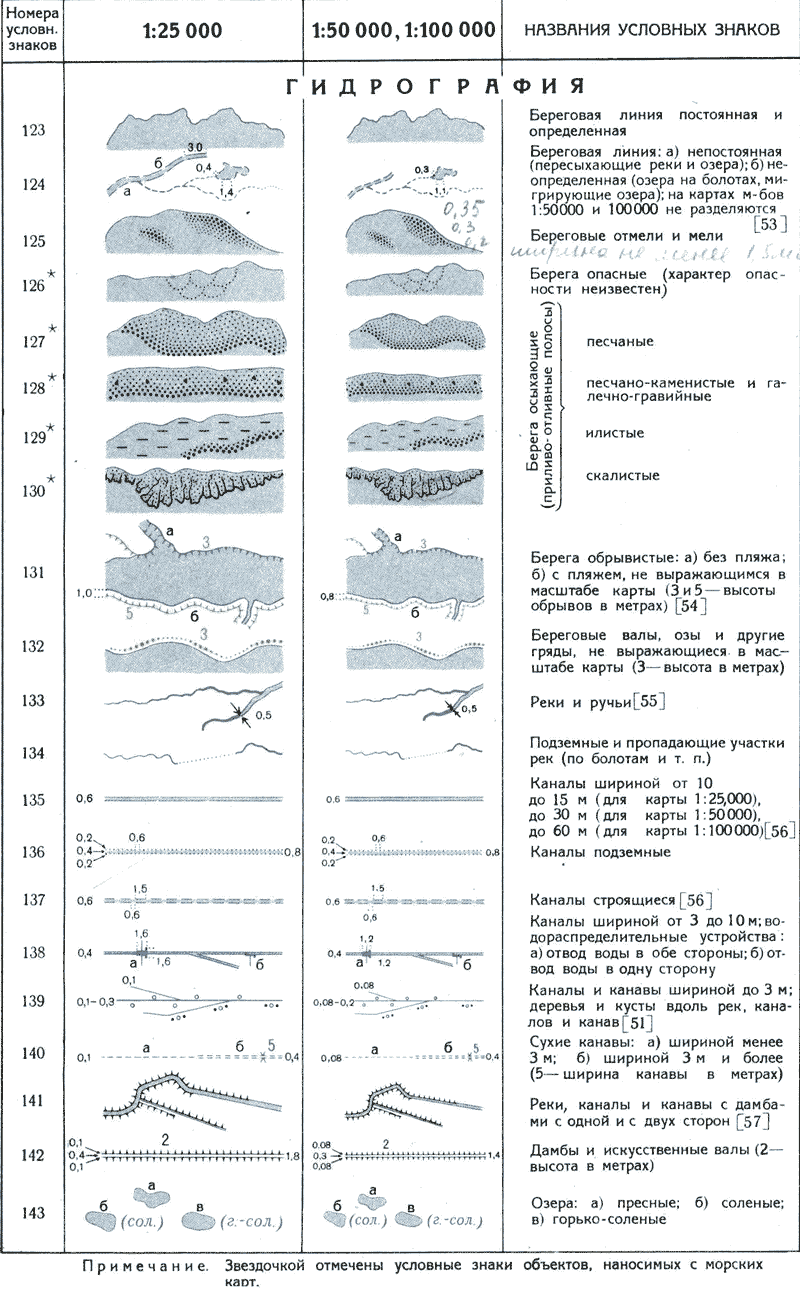

Гидрография
53 (124). В таблице указана минимальная длина звеньев условного знака непостоянной и неопределенной береговой линии, применяемая лишь для изображения небольших по площади водоемов. При изображении крупных водоемов длину звеньев следует увеличивать. Несколько увеличиваются также и промежутки между звеньями.
54 (131). Условным знаком обрывистых берегов без пляжа показываются обрывистые берега морей, озер и прочих водоемов, а также рек шириной в масштабе карты 1,5 мм и более, когда между береговой линией и обрывом проход невозможен. При изображении рек шириной менее 1,5 мм обрывистые берега без пляжа показываются как обрывистые берега с пляжем, не выражающимся в масштабе карты (1316).
55 (133). Реки и ручьи изображаются в одну или в две линии, в зависимости от их ширины, согласно следующей таблице.
Изображение реки на карте
| Ширина реки в метрах при изображении на картах масштабов | 1:25000 | 1:50000 | 1:100000 |
| В одну линию | менее 5 | менее 5 | менее 10 |
| В две линии с промежутком между ними в 0,3 мм | от 5 до 15 | от 5 до 30 | от 10 до 60 |
| В две линии с сохранением действительной ширины реки в масштабе карты | более 15 | более 30 | более 60 |
Реки, изображаемые в одну линию, вычерчиваются, как правило, с постепенным утолщением линии от истока к устью; реки, протекающие в пустынных районах, могут вычерчиваться с постепенным уменьшением толщины линии и в устьевой части (у рек, теряющихся в песках); толщина линии должна быть в пределах от 0,1 до 0,5 мм. При изображении рек в две линии толщина каждой линии должна быть порядка 0,1 мм, а наименьший промежуток между ними - 0,3 мм. Переход от изображения реки в одну линию к ее изображению в две линии должен быть плавным.
Канализованные участки рек показываются в одну или в две линии, как принято для изображения рек и ручьев. Прямолинейные участки канализованных рек вычерчиваются по линейке.
56 (135, 137). Каналы шириной более 15, 30 и 60 м соответственно на картах масштабов 1 : 25 000, 1 : 50 000 и 1 : 100 000 вычерчиваются в масштабе, в соответствии с их действительной шириной.
57 (141). При изображении рек и каналов с дамбами (искусственными валами) в две линии береговые линии заменяются линиями условного знака дамб и между ними дается закраска, принятая для обозначения площадей водных пространств.

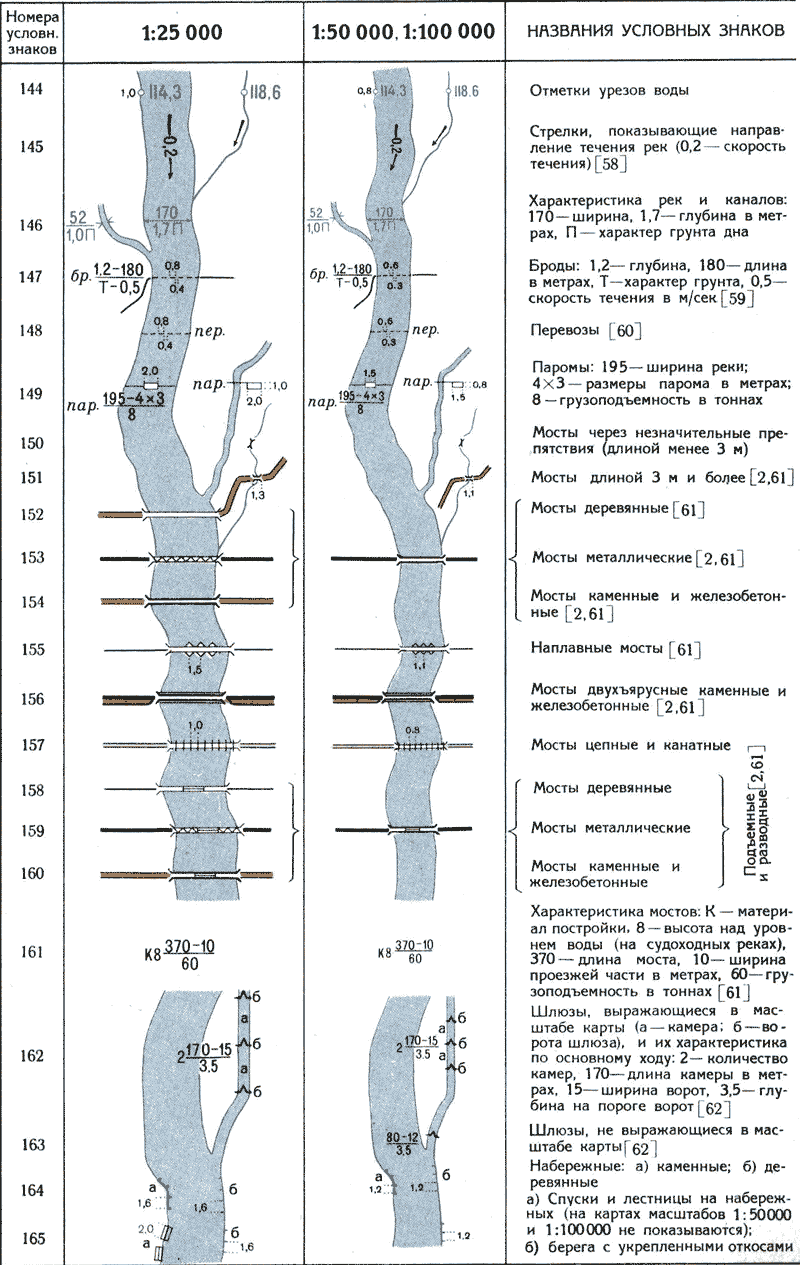

58 (145). Длина стрелок, указывающих направление течения рек и каналов, имеющих постоянное течение, должна быть в пределах от 5 до 15 мм, в зависимости от величины реки или канала.
59 (147). Броды через реки, изображаемые в две линии, обозначаются прерывистой линией (при ширине изображения реки менее 2 мм дается один штрих) и подписью бр. (брод); условные знаки дорог при этом прерываются. Броды через р-еки. изображаемые в одну линию, обозначаются только подписью, знаки дорог в этом случае проводятся через изображение рек без разрыва. У обозначений бродов через реки шириной 5 м и более подписывается характеристика брода.
60 (148). Перевозы через реки обозначаются прерывистой линией (при изображении реки в одну линию или в две линии, если ширина изображения менее 2 лл, дается один штрих) с подписью пер. (перевоз); условные знаки дорог при этом всегда прерываются.
61 (151-161). Мосты длиной от 3 до 40 м. от 3 до 80 м и от 3 до 120 м соответственно на картах масштабов 1 : 25 000, 1 : 50 000 и 1 : 100 000 показываются условным знаком мостов длиной 3 м и более (в указанных размерах); мосты большей длины показываются в масштабе в соответствии с их действительными размерами.
У обозначений мостов длиной более 3 м, расположенных на шоссейных и грунтовых дорогах, подписывается их характеристика: буквами указывается материал постройки (Д - деревянный, Ж.Б - железобетонный, К. - каменный, .М - металлический) и цифрами - длина и ширина моста в метрах и его грузоподъемность в тоннах; у обозначений мостов через судоходные реки, кроме того, ухазывается высота низа фермы над уровнем воды (в межень). Если грузоподъемность моста более 100 т, то дается подпись св. 100 (119).
Характеристика железнодорожных мостов (116) подписывается, если длина их 100 л и более; в характеристике указывается материал постройки, высота от уровня воды или земли до нижней части пролетной конструкции и длина моста в метрах, например: ЖБ 12-380. (мост железобетонный, высота 12 м, длина ЗНО м).
При изображении пересечений дорог на разных уровнях в случаях, когда эод мостом проходит шоссе, у обозначения моста (путепровода) дополнительно дается характеристика проезда (отверстия) под ним - высота и широта в метрах. например: пр. 6х8, где в- высота, 8 - ширина (119).
62 (162, 163). Условным знаком шлюзов, выражающихся в масштабе карты. показываются шлюзы, расстояние между входными и выходными воротами которых в масштабе карты составляет 2 мм и более. Внутренние ворота в мно-гскамерных шлюзах изображаются, если расстояние между воротами составляет ве меяее 1 мм.
Для изображения шлюзов, расстояние между крайними воротами которых составляет в масштабе карты менее 2 мм, применяется условный знак шлюзов, е выражающихся в масштабе карты; знак ставится на месте, соответствующем ссрехше шлюзовой системы.
Характеристика шлюзов (выражающихся и не выражающихся в масштабе карты) дается по основному ходу шлюзовой системы. В характеристике указывается количество камер шлюза (если их две и более), длина наименьшей камеры в метрах, минимальная ширина ворот и минимальная глубина на пороге ворот шлюза.
Условные знаки шлюзов при вычерчивании ориентируются так, чтобы острие знака было направлено против течения реки (канала).

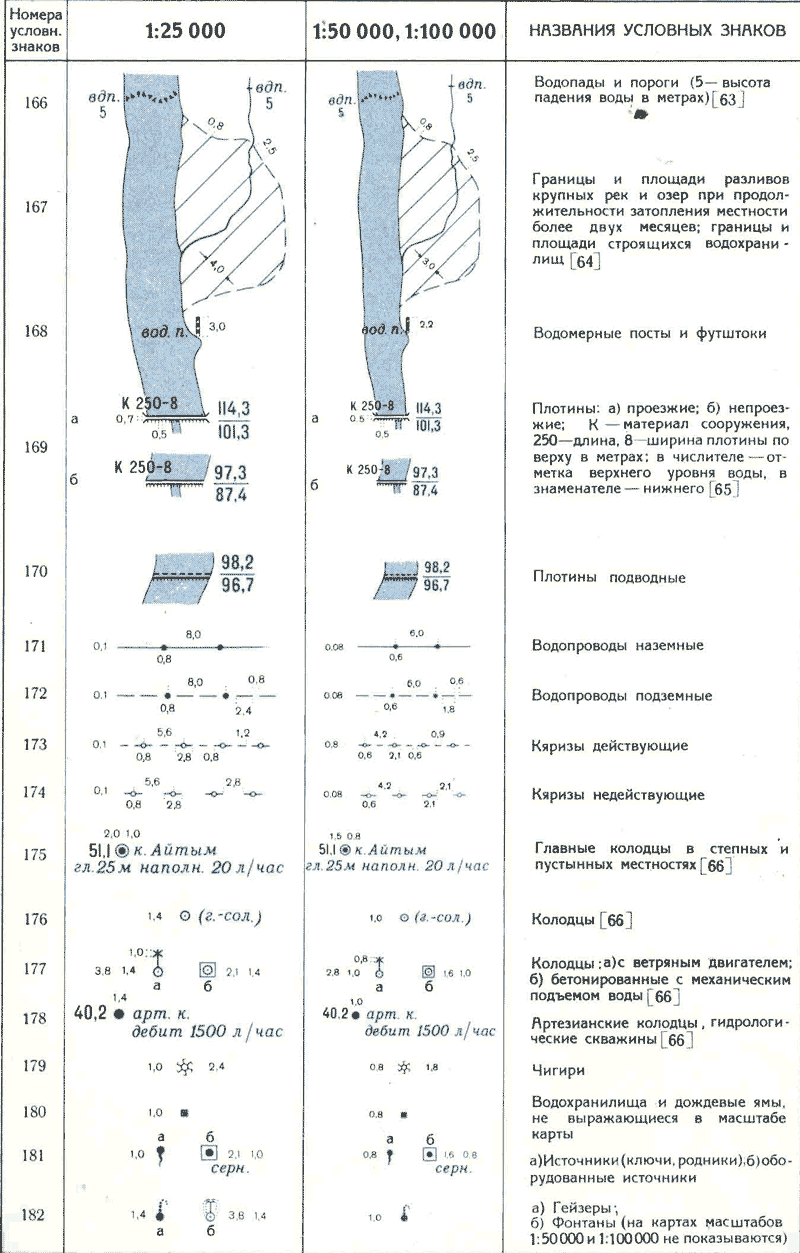

63 (166). Условный знак порогов и водопадов в виде цепочки треугольников применяется для показа порогов и водопадов на реках, изображаемых в две линии, при ширине изображения рек 2 мм и более; пороги и водопады на реках меньшей ширины (в том числе и на изображаемых в одну линию) обозначаются поперечным штрихом и подписью пор., вдп.
64 (167). Разливы показываются только при изображении крупных рек, если ширина затопляемой полосы не менее 1 км и продолжительность затопления местности не менее двух месяцев. Объекты местности на затопляемых площадях, а также на площадях строящихся водохранилищ показываются соответствующими условными знаками. При изображении на листе карты строящегося водохранилища данный условный знак помещается за рамкой (с восточной стороны) с пояснением, например: Зона затопления Первомайского водохранилища (показана по проектным материалам).
65 (169). У обозначений плотин материал сооружения указывается сокращенными подписями: Бет. - бетонный, Д - деревянный, ЖБ - железобетонный, Зем.- земляной, К.- каменный.
66 (175-178). Подпись К.. у знака колодца, изображаемого на карте без подписи собственного названия, дается лишь в тех случаях, когда колодец требуется выделить как ориентир. Обозначения артезианских колодцев сопровождаются подписью арт. к., гидрологических скважин - подписью гидр. скв.
На картах масштабов 1 : 25 000, 1 : 50 000, 1 : 100000 у обозначений главных колодцев и источников в засушливых и безводных районах подписывается их характеристика. У обозначений колодцев приводятся: отметка уровня земли, глубина колодца в метрах, качественные особенности воды (соленая, горько-соленая; пресная-не указывается) и наполняемость колодца в литрочасах; у обозначений артезианских колодцев и главных источников - отметка уровня земли, качественные особенности воды и дебит в литрочасах. Подписями сопровождаются также обозначения колодцев, в которых воды нет (сухие, засыпанные).
На карте масштаба 1 : 25 000 у обозначений колодцев во всех районах подписываются отметка уровня земли, глубина колодца и качественные особенности воды.

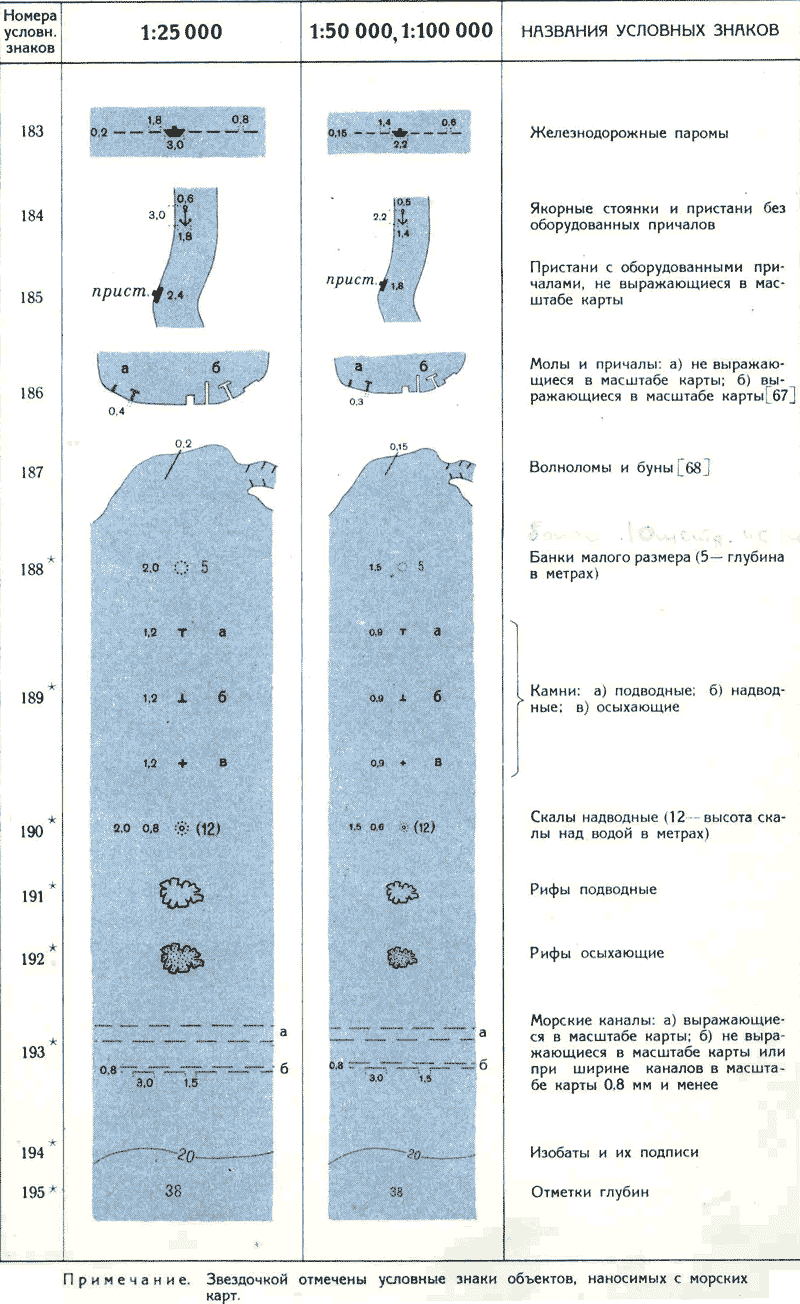

67 (186). Условным знаком молов и причалов, не выражающихся в масштабе карты, показываются молы и причалы шириной в масштабе карты менее 0,5 мм; длина изображения таких молов и причалов должна соответствовать их действительной длине в масштабе карты, но не должна быть менее 1 мм. Если необходимо показать более короткие молы и причалы, то длина их изображения увеличивается до 1 мм.
68 (187). Длина знаков, изображающих волноломы и буны, должна соответствовать их действительной длине в масштабе карты, но не должна быть менее 1 мм; если необходимо показать более короткие буны, то длина их изображения увеличивается до 1 мм. При ширине изображения реки менее 2 мм буны не показываются.

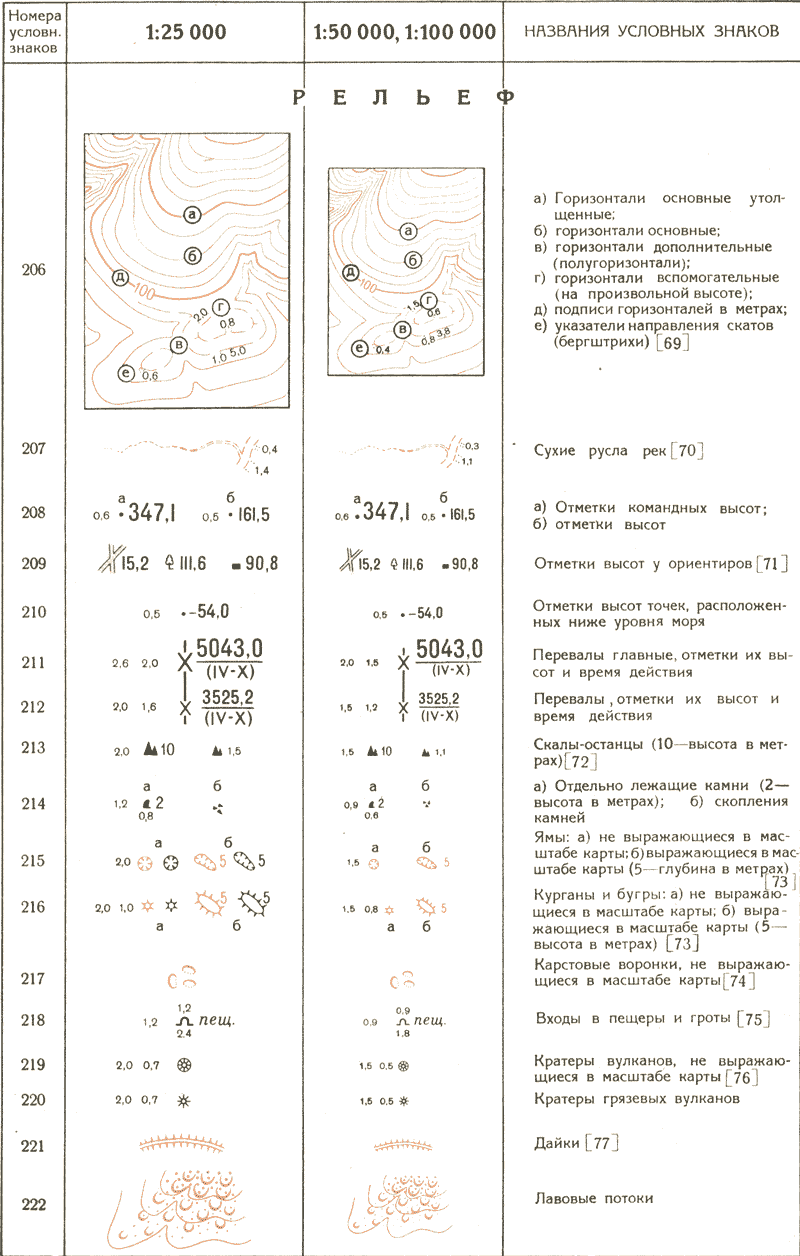

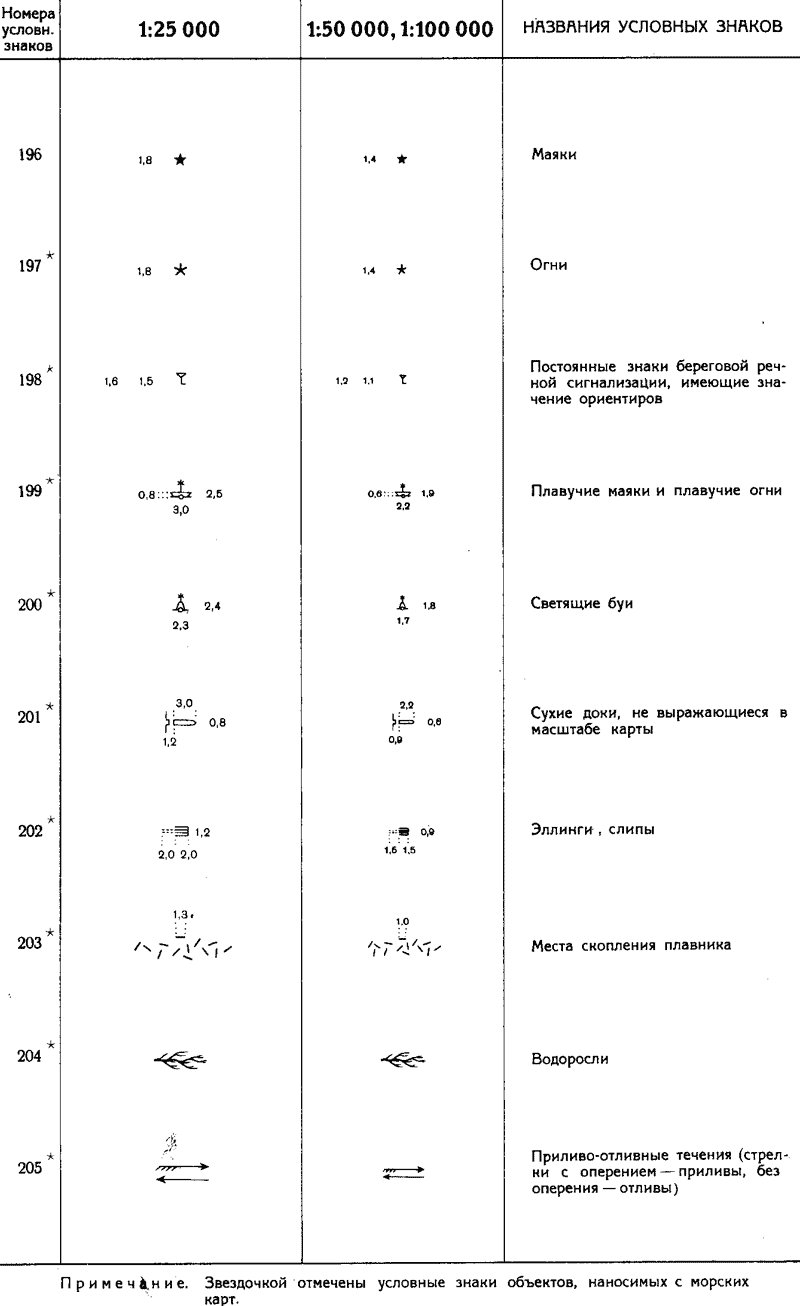

Рельеф
69 (206). Основные горизонтали, дополнительные (полугоризонтали) и вспомогательные горизонтали вычерчиваются на издательских оригиналах хорошо налитыми линиями толщиной 0,08-0,1 мм; утолщенные горизонтали вычерчиваются линиями толщиной 0,2-0,25 мм. Указатели направления скатов (бергштри-хи) всегда вычерчиваются тонкой линией длиной 0,6 мм.
Горизонтали на издальском оригинале проводятся через обозначения всех объектов без разрыва, за исключением рек и каналов, изображаемых в две линии, промоин и оврагов шириной в масштабе карты менее 3 мм, выемок, ям и карьеров. При совмещенном вычерчивании всех элементов горизонтали, кроме того, не должны пересекать изображения улиц шириной менее 1,5 мм, дорог, показанных в две линии, и внемасштабных условных знаков.
Цифровые подписи горизонтален в любом' случае должны быть ориентированы своим основанием вниз по склону.
70 (207). Сухие русла рек изображаются в одну или в две линии в зависимости от их ширины, как принято для изображения рек и ручьев (ст. 55). При ширине сухого русла в масштабе карты 3 мм и более между линиями, изображающими берега, проводятся горизонтали и соответствующими условными знаками отображается грунт дна (песок, галечник, каменистые россыпи).
71 (209). Подписи отметок высот у перекрестков дорог, отдельных деревьев и строений, являющихся ориентирами, даны в качестве примеров; отметки высот могут помещаться и при обозначениях других объектов, являющихся ориентирами.
72 (213). Условный знак скал-останцов дан двух размеров. Знак большего размера применяется для выделения наиболее крупных скал, которые могут служить хорошими ориентирами.
73 (216). Условным знаком курганов на картах масштабов 1 :50000 и 1 : 100000 показываются не только искусственные (насыпные) курганы, но и различные бугры естественного образования (например, булгунняхи, распространенные в районах вечной мерзлоты), не выражающиеся горизонталями. Обозначения булгунняхов сопровождаются подписью булг. На карте масштаба 1 : 25 000 искусственные формы рельефа (ямы, бугры) изображаются знаками черного цвета.
74 (217). Условным знаком карстовых воронок, не выражающихся в масштабе карты, показываются воронки диаметром в масштабе карты менее. 2 мм. Крупные формы карстовых образований в зависимости от характера склонов изображаются горизонталями - при пологих склонах или условными знаками ям. выражающихся в масштабе карты (2156), обрывов (231) и скал (223ж) - при крутых склонах. При этом на площади карты, где отображено распространение карстовых образований, дается подпись карст.
75 (218). Условный знак входов в пещеры и гроты ориентируется при вычерчивании так, чтобы его основание располагалось параллельно северной или южной стороне рамки листа.
76 (219). Кратеры вулканов, выражающиеся в масштабе карты, показываются условными знаками обрывов (231), скал (223ж) или горизонталями (если внутренние склоны кратера пологие).
77 (221). Условным знаком даек изображаются узкие крутостенные гряды из твердых горных пород, располагающиеся по горным склонам часто несогласованно с общим уклоном поверхности. Изображения значительных по протяженности или высоте даек сопровождаются подписью их относительной высоты.

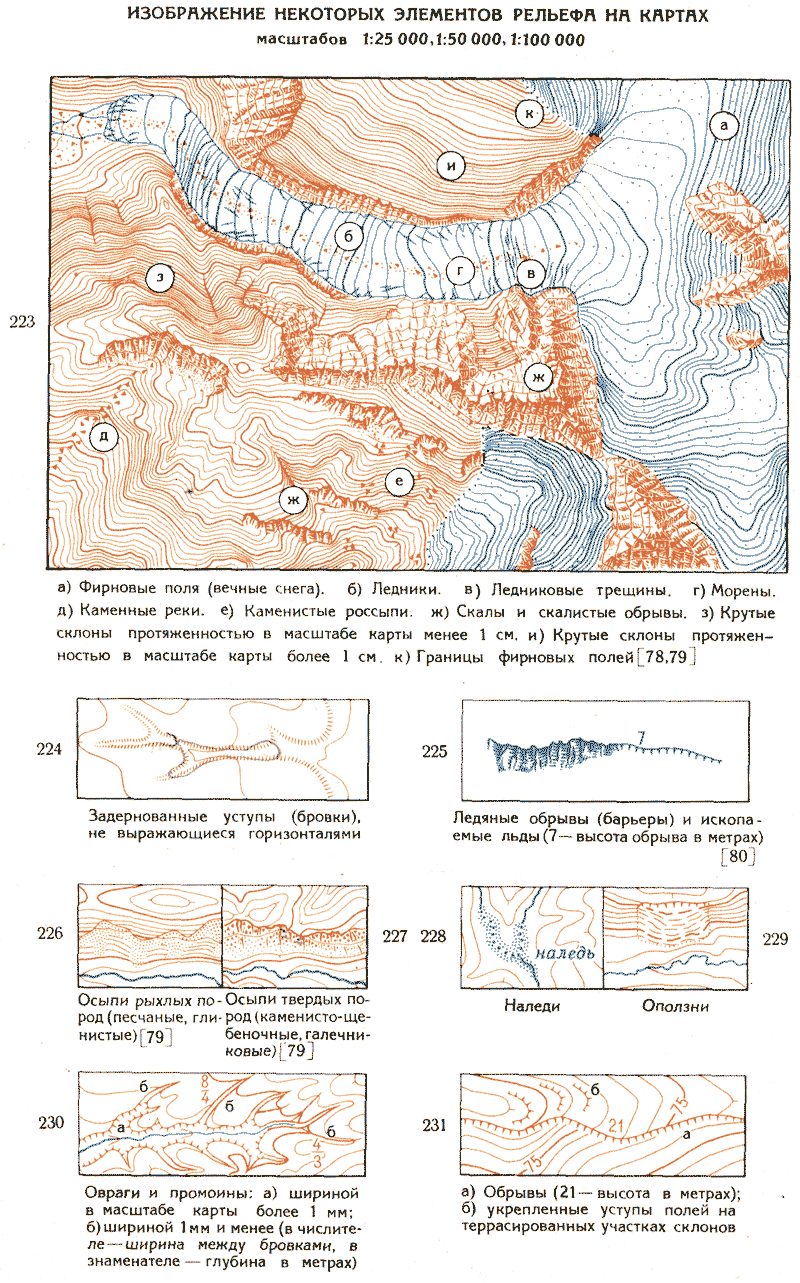

78 (223а, б). Границы фирновых полей (вечных снегов) обозначаются пунктиром (синего цвета), кроме случаев, когда граница их распространения проходит по естественным рубежам (скалам, обрывам). Изображения ледников окон-туриваются тонкой линией синего цвета. Изображения фирнового поля и ледника между собой контуром не разделяются.
79 (223ж, з, и, 226). По штриховому рисунку скал и осыпей в местах, где позволяет заложение, проводятся горизонтали, соответствующие утолщенным, но с уменьшением их толщины до 0,08-0,1 мм.
При изображении крутых склонов на участках, где промежутки между горизонталями получаются менее 0,1 мм, допускается слияние горизонталей (если протяженность участка в масштабе карты менее 1 см} или между утолщенными горизонталями проводятся не четыре, а три или две промежуточные горизонтали (если протяженность участка более 1 см), а остальные горизонтали прерываются.
80 (225). Ледяные обрывы (барьеры) и ископаемые льды изображаются ри-сувком знака скал или знаком обрывов, в зависимости от ширины их распространения в плане.

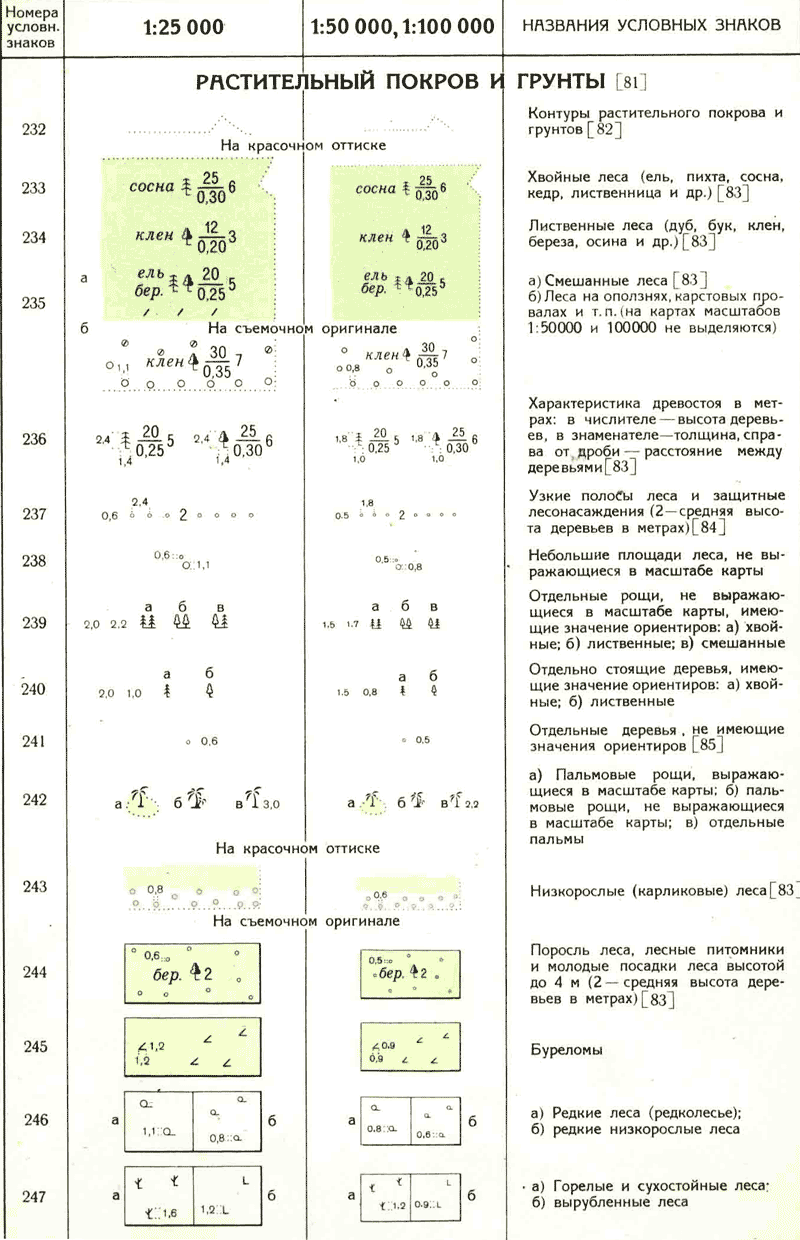

Растительный покров и грунты
81. В таблицах № 23-26 указаны минимальные расстояния между штриховыми условными знаками, заполняющими площадь изображения растительности, грунтов (садов, виноградников, рисовых полей и др.), которыми следует руководствоваться при изображении небольших (площадью в масштабе карты до 3-4 кв. см) участков угодий. При изображении значительных по площади участков расстояния между штриховыми условными знаками могут быть увеличены в полтора, два или три раза, в зависимости от величины заполняемой знаками площади. При изображении небольших участков различных видов растительности и грунтов, показываемых штриховыми условными знаками в сочетании с фоновой закраской (например, сплошных зарослей саксаула или стланика), разрешается на оконтуренной площади вычерчивать всего один штриховой знак.
82 (232). Пунктиром изображаются четко определяемые на местности контуры участков растительного покрова, грунтов и пашен. Контуры пашен особым условным знаком не заполняются.
83 (233-236, 243, 244). Леса, низкорослые (карликовые) леса, поросль, лесные питомники и молодые посадки изображаются с подразделением на хвойные, лиственные и смешанные, для чего применяются штриховые условные знаки. Преобладающие породы деревьев указываются подписями. Подписи даются в условном сокращении, а если условные сокращения для них не предусмотрены, то в полной форме.
При изображении смешанного леса указываются две основные породы.
В характеристике древостоя указываются средние величины (средняя высота, средняя толщина и среднее расстояние между деревьями).
Характеристика древостоя низкорослого (карликового) леса подписывается только при изображении больших массивов (площадью в масштабе карты более 25 кв. см} в том же виде, что и характеристика обыкновенного леса.
У обозначения породы поросли, лесных питомников и молодых посадок леса подписывается только средняя высота деревьев в метрах; высота деревьев менее 1 м указывается в десятых долях метра.
84 (237). Условным знаком узких полос леса и защитных лесонасаждений показываются полосы леса и защитные лесонасаждения, ширина которые в масштабе карты 1,5 мм и менее; при большей ширине они показываются соответственно условными знаками леса или поросли, с оконтуриванием и фоновой закраской.
Цифрами указывается средняя высота деревьев в метрах; высота насаждений менее 1 м указывается в десятых долях метра.
85 (241). Условный знак отдельных деревьев, не имеющих значения ориентиров, применяется для показа деревьев внутри кварталов населенных пунктов, у отдельных дворов и строений, на огородах, пашнях, лугах и т. п.
86 (248-251). Просеки в лесу шириной 20 м и более, 40 м и более и 60 м и более соответственно на картах масштабов 1 : 25000, 1 : 50000 и 1 : 100000 показываются в две прерывистые тонкие линии в соответствии с их действительной шириной в масштабе карты; в просвете между линиями условного знака зеленая заливка не дается. Просеки меньшей ширины показываются одной прерывистой линией, при этом толщина штрихов знака несколько увеличивается (до 0,15 мм}.
Дороги, линии связи, канавы и другие объекты, проходящие по просекам, не выражающимся в масштабе карты, показываются принятыми условными знаками; в этих случаях условный знак просеки не вычерчивается.
87 (254). Порода и высота кустарников обозначаются при изображении сплошных зарослей. Средняя высота кустарников указывается в десятых долях метра, если она менее 1 м, и в целых метрах - при большей высоте.
88 (255). Условный знак узких полос кустарников и живых изгородей применяется для изображения полос этих насаждений шириной в масштабе карты 1,5 мм и менее; при большей их ширине они показываются условным знаком сплошных зарослей кустарников, с оконтуриванием и фоновой закраской (2536).
89 (263). Мангровые заросли показываются штриховыми условными знаками как на изображении суши, так и на изображении водного пространства в соответствии с распространением мангров на местности. На изображении суши знаки мангровой растительности вычерчиваются в сочетании с условным знаком непроходимого болота.

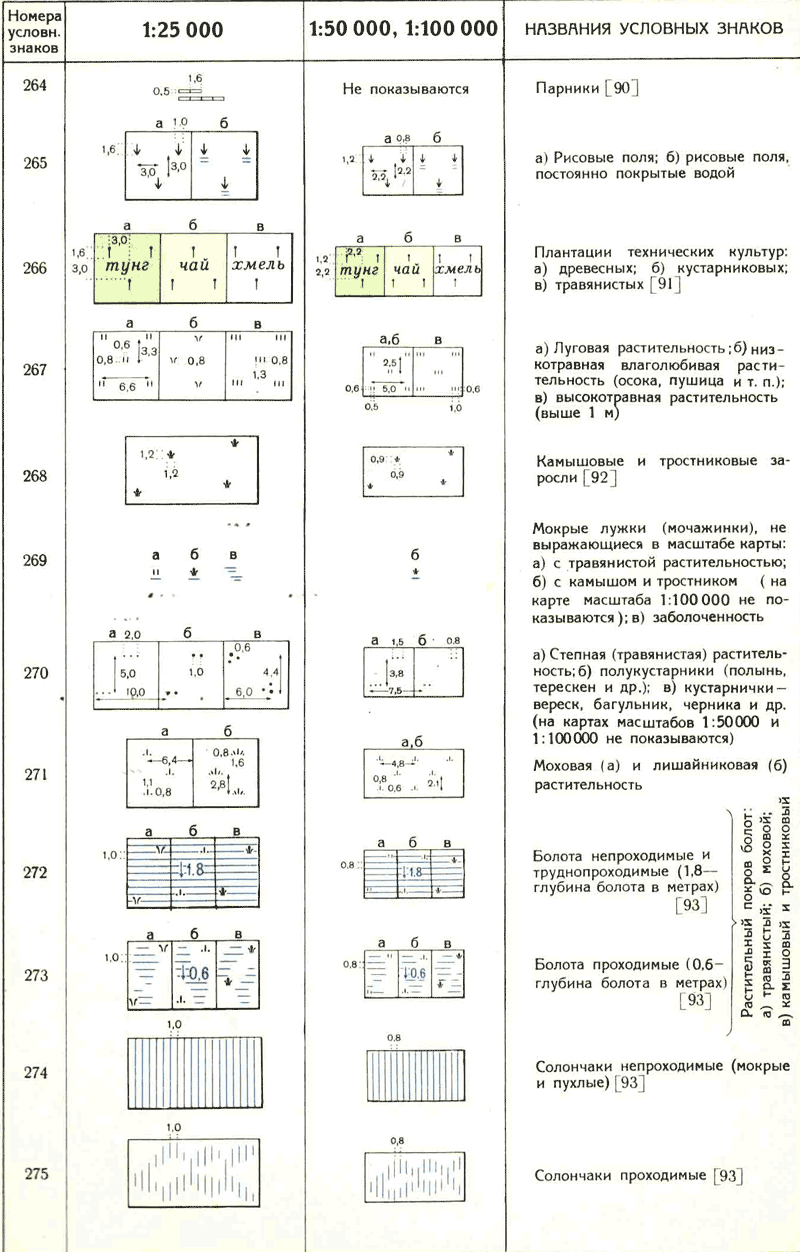

90 (264). При изображении парников условные знаки размещаются в соответствии с ориентировкой парников на местности; минимальная длина знака (прямоугольник, разделенный чертой) должна быть равной 3,2 мм.
91 (266). Условным знаком плантации технических культур (древесных, кустарниковых и травянистых) показываются плантации, для обозначения которых специальные условные знаки не предусмотрены. Выделяются плантации тех культур, под которые земельные участки заняты постоянно. Виды культур обозначаются подписями (тунг, роза, джут и т. п.).
92 (268). Условные знаки камышовых и тростниковых зарослей размещаются без разграфки.
93 (272-275). При изображении небольших болот и солончаков (площадью в масштабе карты менее 1 кв. см) расстояния между штрихами условного 'знака уменьшаются до 0,8 мм - на карте масштаба 1 : 25 000 и 0,6 мм - на картах масштабов 1 : 50 000 и 1 : 100000. Условные знаки растительности по изображению болота располагаются без разграфки. Классификация болот и солончаков производится по их проходимости для пешеходов.

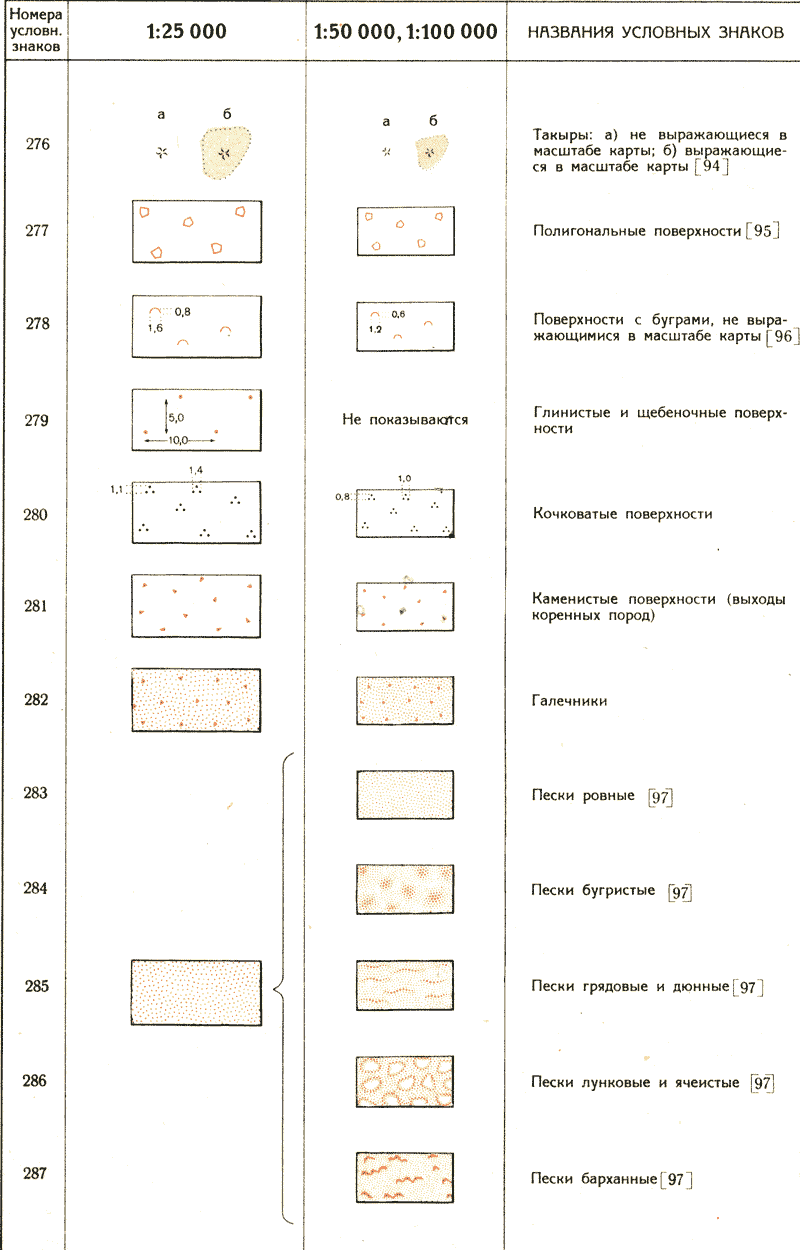

94 (276). Условный знак такыров применяется для изображения встречающихся в пустынных и полупустынных районах плоских лишенных растительности участков глинистой поверхности с твердой коркой, разбитой мелкими трещинами.
Такыры площадью в масштабе карты менее 25 кв. мм показываются одним штриховым знаком, без окоитуривания и фоновой закраски.
95 (277). Условный знак полигональных поверхностей применяется для изображения распространенных в тундровых и горных районах участков с поверхностью, разбитой трещинами, образующими своеобразный рисунок из многоугольников.
96 (278). Условный знак поверхностей с буграми применяется для изображения характерных для тундровых и таежных районов участков с торфяными буграми, не выражающимися в масштабе карты.
97 (283-287). Формы рельефа песков на карте масштаба 1:25000 показываются горизонталями, при этом площадь, занятая песками, покрывается условным знаком ровных песков. На картах масштабов 1 : 50 000 и 1 : 100 000 горизонтали применяются для передачи крупных форм рельефа песков, мелкие формы рельефа песков изображаются соответствующими условными знаками.
При изображении грядовых и дюнных песков условные знаки гряд должны располагаться в соответствии с их ориентировкой на местности, которая зависит от направления господствующих ветров При изображении барханных песков знаки барханов вогнутой стороной (рожками) ориентируются в направлении господствующих ветров.
98. Примеры сочетаний условных знаков растительного покрова и грунтов, приведенные в таблицах № 27-29, не исчерпывают всех возможных вариантов. При изображении на картах небольших участков растительности и грунтов сочетание знаков более трех видов, как правило, не допускается.
99 (289, 290). Нечетко выраженные границы участков растительного покрова и грунтов, на площади изображения которых при издании карты дается фоновая закраска, показываются на съемочных оригиналах редким пунктиром красного цвета, а на издательских оригиналах - редким пунктиром черного цвета, который при издании не печатается.
Границы и ограждения
100 (310). Государственные границы наносятся с особой тщательностью, в точном соответствии с официальными материалами, устанавливающими их положение. При изображении государственных границ вначале наносятся пограничные знаки и копцы, а затем между ними размещаются звенья и точки условного знака границы. Длина отдельных звеньев и промежутки между звеньями при необходимости могут несколько изменяться.
101 (312-314). Границы, не совпадающие с контурами местности, изображаются соответствующим условным знаком без разрывов. Ось условного знака должна точно соответствовать действительному положению границы. Границы, идущие вдоль рек, каналов, дорог, дамб, просек и т. п., показываются с разрывами - группами звеньев (по три-четыре звена), располагаемыми, как правило, в местах изображения резких поворотов объектов, но не реже чем через 4-6 см.
Условный знак границы показывается с той стороны изображения объекта, с которой она проходит в действительности; если граница совпадает с каким-либо контуром (кроме изображаемого пунктиром) и не может быть нанесена на своем месте, то ее показывают группами звеньев попеременно по обе стороны контура. Контур, изображаемый пунктиром, заменяется условным знаком границы.
Прямолинейные участки границ наносятся по линейке.
102 (315). Условный знак границ государственных заповедников вычерчивается, как правило, без разрывов. Знак может разрываться только в местах, где границей служит четкий, хорошо видимый рубеж (берег моря, озера, крупной реки).
ПЕРЕЧЕНЬ УСЛОВНЫХ СОКРАЩЕНИИ ДЛЯ ТОПОГРАФИЧЕСКИХ КАРТ МАСШТАБОВ 1:25 000, 1:50 000, 1:100 000
| 0-9 |
| 1-й, 1-я, 1-е | Первый,-ая, -ое, -ые (часть собственного названия) |
| 2-й, 2-я, 2-е | Второй, -ая, -ое, -ые (часть собственного названия) |
| 3-й, 3-я, 3-е, 3-й | Третий, -ья, -ье, ьи (часть собственного названия) |
| |
| А |
| А | Асфальт, асфальтобетон (материал покрытия дорог) |
| абразив. | Абразивный завод |
| авт. | Автомобильный завод |
| авторем. | Авторемонтный завод, авторемонтные мастерские |
| алб. | Алебастровый завод |
| алмаз. | Алмазное месторождение, алмазный прииск |
| анг. | Ангар |
| анил. | Анилино-красочный завод |
| АО | Автономная область (при собственном названии) |
| апат. | Апатитовые разработки |
| ар. | Арык (при собственном названии) |
| арт. к. | Артезианский колодец |
| арх. | Архипелаг (при собственном названии) |
| асб. | Асбестовый завод, карьер, рудник, асбестообогатительная фабрика |
| АССР | Автономная Советская Социалистическая Республика (при собственном названии) |
| астр. | Астрономический пункт |
| асф. | Асфальтовый завод |
| аэрд. | Аэродром |
| аэрп. | Аэропорт |
| |
| Б |
| Б | Булыжник (материал покрытия дорог) |
| б. бак. | Будка бакенщика |
| б. тр. | Будка трансформаторная |
| б., бал. | Балка (при собственном названии) |
| Б., Бол. | Большой, -ая, -ое, -ие (часть собственного названия) |
| бар. | Барак |
| бас. | Бассейн |
| бер. | Береза (порода леса) |
| Бет. | Бетонный (материал плотины) |
| биол. ст. | Биологическая станция |
| б-ка | Банка |
| бл.-п. | Блокпост (железнодорожный) |
| Ближн. | Ближний, -яя, -ее, -не (часть собственного названия) |
| бол. | Болото (при собственном названии) |
| больн. | Больница |
| Бр | Брусчатка (материал покрытия дорог) |
| бр. | Брод |
| бр. мог. | Братская могила |
| буг. | Бугор (при собственном названии) |
| булг. | Булгуннях |
| бум. | Бумажной промышленности (комбинат, фабрика) |
| бур. | Буровая вышка, скважина |
| бух. | Бухта (при собственном названии) |
| |
| В |
| В | Вязкий (грунт дна реки) |
| ваг. | Вагоноремонтный, вагоностроительный завод |
| вдкч. | Водокачка |
| вдп. | Водопад |
| вдпр. ст. | Водопроводная станция |
| вдхр. | Водохранилище |
| Вел.,/td> | Великий, -ая, ое, ие (часть собственного названия). |
| Верх. | Верхний, -яя, -ее, -ие (часть собственного яазвания) |
| вет. | Ветеринарный пункт |
| вечнозел. | Вечнозеленые лиственные породы леса |
| вин. | Винодельческий, винокуренный завод |
| вкз. | Вокзал |
| влк. | Вулкан (при собственном названии) |
| вод. | Водонапорная башня |
| вод. п. | Водомерный пост |
| вод. ст. | Водная станция |
| возвыш. | Возвышенность (при собственном названии) |
| Вост. | Восточный, -ая, -ое, -ые (часть собственного названия). |
| впад. | Впадина (при собственном названии) |
| Выс. | Выселки (часть собственного названия) |
| |
| Г |
| Г | Гравий (материал покрытия дорог) |
| г. | Гора (при собственном названии) |
| г. дв. | Господский двор (на иностранной территории) |
| г. прох. | Горный проход (при собственном названии) |
| г.-сол. | Горько-соленая (вода в озерах, источниках, колодцах) |
| гав. | Гавань (при собственном названии) |
| газ. | Газовый завод, газовая вышка, скважина |
| газг. | Газгольдер |
| гал. | Галантерейной промышленности (завод, фабрика) |
| галеч. | Галечник (продукт добычи) |
| гар. | Гараж |
| гвозд. | Гвоздильный завод |
| гидр. скв. | Гидрологическая скважина |
| гидрол. ст. | Гидрологическая станция |
| гидромет. ст. | Гидрометеорологическая станция |
| гипс. | Гипсовый завод, карьер, рудник |
| Гл. | Главный (часть собственного названия) |
| гл. | Глубина |
| глин. | Глина (продукт добычи) |
| глиноз. | Глиноземный завод |
| гонч. | Гончарный завод |
| гор. | Горячий источник |
| гост. | Гостиница |
| гряз. | Грязевой вулкан |
| ГСМ | Горюче-смазочных материалов (склад) |
| гсп. | Госпиталь |
| ГЭС | Гидроэлектростанция |
| |
| Д |
| Д | Деревообрабатывающей промышленности (завод, фабрика) древ. Деревянный (материал моста, плотины) |
| Д. О. | Дом отдыха |
| дв. | Дальний, -яя, -ее, -ие (часть собственного названия) . Дальн. Двор |
| дет. д. | Детский дом |
| джут. | Джутовый завод |
| дол. | Долина (при собственном названии) |
| домостр. | Домостроительный завод, комбинат |
| древ. уг. | Древесный уголь (продукт обжига) |
| дров. | Дровяной склад |
| дрож. | Дрожжевой завод |
| |
| Е |
| ер. | Ерик (при собственном названии) |
| |
| Ж |
| ЖБ | Железобетонный (материал моста, плотины) |
| жел. | Железистый источник, железообогатительная фабрика, место добычи железной руды |
| жел.-кисл. | Железнокислый источник |
| животн. | Животноводческий совхоз, животноводческая ферма |
| |
| З |
| заим. | Заимка (при собственном названии) |
| зал. | Залив (при собственном названии) |
| зап. | Запань |
| Зап. | Западный, -ая, -ое, -ые (часть собственного названия) |
| запов. | Заповедник (при собственном названии) |
| засып. | Засыпанный колодец |
| зат. | Затон (при собственном названии) |
| звер. | Звероводческий совхоз, питомник |
| Зем. | Земляной (материал плотины) |
| земл. | Землянка |
| зерк. | Зеркальный завод |
| зерн. | Зерноводческий совхоз |
| зим. | Зимовка, зимовье |
| зол. | Золотой (прииск, месторождение) |
| зол.-плат. | Золото-платиновые разработки |
| |
| И |
| игр. | Игрушечная фабрика |
| изв. | Известковый карьер, известь (продукт обжига) |
| изумр. | Изумрудные копи |
| им. | Имени (часть собственного названия) |
| инст. | Институт |
| иск. волок. | Искусственного волокна (фабрика) |
| ист. | Источник |
| |
| К |
| К | Каменистый (грунт дна реки) |
| К | Каменный (материал моста, плотины) |
| К | Камень колотый (материал покрытия дорог) |
| К. | Колодец (при отсутствии собственного названия) |
| к. | Колодец (при собственном названии) |
| каз. | Казарма |
| кам. | Каменоломня, камень |
| кам. стб. | Каменный столб |
| кам.-дроб. | Камнедробильный завод |
| камв. | Камвольный комбинат, камвольная фабрика |
| кан. | Канал |
| канат. | Канатный завод |
| каол. | Каолин (продукт добычи), каолиновый обогатительный завод |
| каракул. | Каракулеводческий совхоз |
| карант. | Карантин |
| кауч. | Каучуковый завод, плантация каучуконосов |
| керам. | Керамический завод |
| кин. | Кинематографической промышленности (завод, фабрика) |
| кирп. | Кирпичный завод |
| Кл. | Клинкер (материал покрытия дорог) |
| кладб. | Кладбище |
| клх. | Колхоз |
| клх. дв. | Колхозный двор |
| кож. | Кожевенный завод |
| кокс. | Коксохимический завод |
| кол. | Колония (при собственном названии) |
| комбик. | Комбикормовый завод |
| компрес. ст. | Компрессорная станция |
| кон. | Коневодческий совхоз, конный завод |
| конд. | Кондитерская фабрика |
| конопл. | Коноплеводческий совхоз |
| конс. | Консервный завод |
| котл. | Котловина (при собственном названии) |
| коч. | Кочевье |
| кош. | Кошара |
| кр. | Край (при собственном названии) |
| Кр., Красн. | Красный, -ая, -ое, -ые (часть собственного названия) |
| крахм. | Крахмало-паточный, крахмальный завод |
| креп. | Крепость |
| круп. | Крупяной завод, крупорушка |
| кум. | Кумирня |
| кур. | Курорт |
| кург. | Курган, курганы (при собственном названии) |
| |
| Л |
| лаг. | Лагуна |
| лакокр. | Лакокрасочный завод |
| Лев. | Левый, -ая, -ое, -ые (часть собственного названия) |
| ледн. | Ледник, ледники (при собственном названии) |
| лесн. | Лесника дом |
| леснич. | Лесничество |
| лесоуч. | Лесоучасток |
| лесп. | Лесопильный завод |
| лесхоз. | Леспромхоз |
| лет. | Летник, летовка |
| леч. | Лечебница |
| ЛЗС | Лесозащитная станция |
| лим. | Лиман (при собственном названии) |
| листв. | Лиственница (порода леса) |
| льновод. | Льноводческий совхоз |
| льнообр. | Льнообрабатывающий завод |
| |
| М |
| М | Металлический (материал моста) |
| м. | Мыс (при собственном названии) |
| М., Мал. | Малый, -ая, -ое, -ые (часть собственного названия) |
| мак. | Макаронная фабрика |
| марганц. | Марганцевая руда (продукт добычи) |
| маргар. | Маргариновый завод |
| маслоб. | Маслобойный завод |
| маслод. | Маслодельный завод |
| маш. | Машиностроительный завод |
| меб. | Мебельная фабрика |
| медепл. | Медеплавильный завод, комбинат |
| медн. | Медные разработки |
| мет. | Металлургический завод, завод металлоизделий |
| мет. ст. | Метеорологическая станция |
| мет.-обр. | Металлообрабатывающий завод |
| мех. | Меховая фабрика |
| МЖС | Машинно-животноводческая станция |
| мин. | Минеральный источник |
| ММС | Машинно-мелиоративная станция |
| мог. | Могила, могилы |
| мол. | Молочный завод |
| мол.-мясн. | Молочно-мясной совхоз |
| мон. | Монастырь |
| мрам. | Мрамор (продукт добычи) |
| МТМ | Машинно-тракторная мастерская |
| МТФ | Молочнотоварная ферма |
| муз. инстр. | Музыкальных инструментов (фабрика) |
| мук. | Мельница (мукомольная) |
| мыл. | Мыловаренный завод |
| мясн. | Мясной промышленности (завод, комбинат) |
| |
| Н |
| набл. | Наблюдательная вышка |
| наполн. | Наполняемость колодца |
| нац. окр. | Национальный округ (при собственном названии) |
| недейств. | Недействующая (железная дорога) |
| нефт. | Нефтедобыча, нефтеперегонный завод, нефтехранилище, нефтяная вышка, скважина |
| Ниж. | Нижний, -яя, -ее, -ие (часть собственного названия) |
| низм. | Низменность (при собственном названии) |
| ник. | Никелевый рудник |
| Нов. | Новый, -ая, -ое, -ые (часть собственного названия) |
| |
| О |
| о., о-ва | Остров, острова (при собственном названии) |
| оаз. | Оазис |
| обл. | Область (при собственном названии) |
| обсерв. | Обсерватория |
| обув. | Обувная фабрика |
| овощ. | Овощеводческий совхоз, овощехранилище |
| овр. | Овраг (при собственном названии) |
| овц. | Овцеводческий совхоз |
| овч.-шуб. | Овчинно-шубный завод |
| огнеуп. | Огнеупорных изделий (завод) |
| оз. | Озеро |
| Окт. | Октябрьский, -ая, -ое, -ие (часть собственного названия) |
| ор. | Оранжерея |
| ост. п. | Остановочный пункт (железнодорожный) |
| отд. свх. | Отделение совхоза |
| ОТФ | Овцетоварная ферма |
| охотн. | Охотничья изба |
| |
| П |
| П | Пашня |
| П | Песчаный (грунт дна реки) |
| п., пос. | Поселок |
| пам. | Памятник |
| пар. | Паром |
| парф. | Парфюмерно-косметическая фабрика |
| пас. | Пасека |
| пер. | Перевал |
| пер. | Перевоз |
| пес. | Песок (продукт добычи) |
| пещ. | Пещера |
| пив. | Пивоваренный завод |
| пионерлаг. | Пионерский лагерь |
| пиротехн. | Пиротехнический завод |
| пит. | Питомник |
| пищ. конц. | Пищевых концентратов (завод) |
| пл. | Платформа (железнодорожная) |
| пластм. | Пластических масс (завод) |
| плат. | Платиновые разработки |
| плем, | Племенной животноводческий совхоз |
| плод.-яг. | Плодово-ягодный совхоз |
| плодовин. | Плодовиноградный совхоз |
| плодоовощ. | Плодоовощеводческий совхоз |
| п-ов | Полуостров (при собственном названии) |
| погр. заст. | Пограничная застава |
| погр. кмд. | Пограничная комендатура |
| погруз. | Погрузочно-разгруэочная площадка |
| подсоб. хоз. | Подсобное хозяйство |
| пож. | Пожарная вышка, пожарное депо, пожарный сарай |
| пол. ст. | Полевой стан |
| полигр. | Полиграфической промышленности (комбинат, фабрика) |
| пор. | Порог, пороги |
| пос. пл. | Посадочная площадка |
| пост. дв. | Постоялый двор |
| пр. | Проезд (под путепроводом) |
| пр. | Пруд |
| пр., прол. | Пролив (при собственном названии) |
| Прав. | Правый, -ая, -ое, -ые (часть собственного названия) |
| прист. | Пристань |
| пров. | Провинция (при собственном названии) |
| провол. | Проволочный завод |
| прот. | Протока (при собственном названии) |
| пряд. | Прядильная фабрика |
| ПС | Поселковый Совет |
| птиц. | Птицеводческий совхоз, птичник |
| ПТФ | Птицетоварная ферма |
| пут. п. | Путевой пост |
| |
| Р |
| р. п., раб. пос. | Рабочий поселок (при отсутствии собственного названия) |
| рад. | Радиозавод |
| радиост. | Радиостанция |
| раз. | Разъезд |
| разв. | Развалины |
| разр. | Разрушенный |
| рез. | Резиновых изделий (завод, фабрика) |
| рис. | Рисоводческий совхоз |
| род. | Родник |
| РС | Районный Совет |
| руд. | Рудник |
| рук. | Рукав (при собственном названии) |
| рыб. | Рыбной промышленности (завод, фабрика), рыбный промысел |
| рыб. пос. | Рыбацкий поселок (при отсутствия собственного названия) |
| |
| С |
| с.-х. | Сельскохозяйственный |
| с.-х. маш. | Сельскохозяйственного машиностроения (завод) |
| сан. | Санаторий |
| сар. | Сарай, сараи |
| сах. | Сахарный завод |
| сах. трост. | Сахарный тростник (плантация) |
| СВ | Северо-восточный |
| Св. | Святой, -ая, -ое, -ые (часть собственного названия) |
| св. | Свыше (при подписывании грузоподъемности мостов) |
| свекл. | Свекловодческий совхоз |
| свин. | Свиноводческий совхоз |
| свинц. | Свинцовый рудник |
| свх. | Совхоз |
| Сев. | Северный, -ая, -ое, -ые (часть собственного названия) |
| сел. ст. | Селекционная станция |
| серн. | Сернистый источник, серный рудник |
| СЗ | Северо-западный |
| сил. | Силосная башня |
| силик. | Силикатной промышленности (завод, фабрика) |
| ск. | Скала, скалы (при собственном названии) |
| скип. | Скипидарный завод |
| скл. | Склад, склады |
| скот. дв. | Скотный двор |
| скот.-мог. | Скотомогильник |
| Сл. | Слобода (часть собственного названия) |
| сланц. | Сланцевые разработки |
| смол. | Смолокуренный завод, смолокурня |
| Сов. | Советский, -ая, -ое, -ие (часть собственного названия) |
| соев. | Соеводческий совхоз |
| сол. | Соленая (вода в озерах, реках, источниках и колодцах), солеварни, соляные разработки, копи |
| соп. | Сопка (при собственном названии) |
| сорт. ст. | Сортировочная станция |
| спас. ст. | Спасательная станция |
| спирт. | Спирто-водочный завод |
| спич. | Спичечная фабрика |
| спорт, пл. | Спортивная площадка |
| Ср., Сред. | Средний, -яя, -ее, -ие (часть собственного названия) |
| СС | Сельский Совет |
| ст. перекач. | Станция перекачки |
| Ст., Стар. | Старый, -ая, -ое, -ые (часть собственного названия) |
| стад. | Стадион |
| стал. | Сталелитейный завод |
| стан. | Становище, стойбище |
| стб. | Столб |
| стекл. | Стекольный завод |
| стр. | Строящийся |
| стр. м. | Строительных материалов (завод) |
| СТФ | Свинотоварная ферма |
| суд. | Судоремонтный, судостроительный завод |
| сук. | Суконная фабрика |
| сух. | Сухой колодец |
| суш. | Сушильня |
| СХТ | <Сельхозтехника> (отделение) |
| сыр. | Сыроваренный завод |
| |
| Т |
| Т | Твердый (грунт дна реки) |
| таб. | Табаководческий совхоз, табачная фабрика |
| тальк. | Тальковые разработки |
| там. | Таможня |
| текст. | Текстильной промышленности (комбинат, фабрика) |
| тер. | Террикон |
| техн. | Техникум |
| ткацк. | Ткацкая фабрика |
| тов. ст. | Товарная станция |
| тол. | Толевый завод |
| торф. | Торфяные разработки |
| тракт. | Тракторный завод |
| трик. | Трикотажная фабрика |
| тун. | Туннель |
| ТЭЦ | Теплоэлектроцентраль |
| |
| У |
| уг. | Уголь бурый, каменный (продукт добычи) |
| уг.-кисл. | Углекислый источник |
| укр. | Укрепление |
| ур. | Урочище (при собственном названии) |
| ущ. | Ущелье (при собственном названии) |
| |
| Ф |
| ф. | Форт |
| факт. | Фактория |
| фан. | Фанерный завод |
| фарф. | Фарфоровый, фарфорово-фаянсовый завод |
| фер. | Ферма |
| фз. | Фанза |
| фирн. | Фирновое поле |
| фосф. | Фосфоритный рудник |
| фт. | Фонтан |
| |
| Х |
| х., хут. | Хутор (при собственном названии) |
| хиж. | Хижина |
| хим. | Химический завод |
| хим.-фарм. | Химико-фармацевтический завод |
| хлебн. | Хлебный завод |
| хлоп. | Хлопководческий совхоз, хлопкоочистительный завод |
| холод. | Холодильник |
| хр. | Хребет (при собственном названии) |
| хром. | Хромовый рудник |
| хруст. | Хрустальный завод |
| |
| Ц |
| Ц | Цементобетон (материал покрытия дорог) |
| Ц., Центр. | Центральный, -ая, -ое, -ые (часть собственного названия) |
| цвет. | Цветной металлургии (завод) |
| цем. | Цементный завод |
| цинк. | Цинковый рудник |
| цитрус. | Цитрусовых культур совхоз, плантация |
| |
| Ч |
| ч. мет. | Черной металлургии (завод) |
| чаев. | Чаеводческий совхоз |
| чайн. | Чайная фабрика |
| черепич. | Черепичный завод |
| чуг. | Чугунолитейный завод |
| |
| Ш |
| шах. | Шахта |
| швейн. | Швейная фабрика |
| шелк. | Шелководческий совхоз, шелкомотальная, шелкоткацкая фабрика |
| шив. | Шивера (пороги на реках Сибири) |
| шиф. | Шиферный завод |
| шк. | Школа |
| Шл. | Шлак (материал покрытия дорог) |
| шл. | Шлюз |
| шпаг. | Шпагатная фабрика |
| шт. | Штольня |
| |
| Щ |
| Щ | Щебень (материал покрытия дорог) |
| щел. | Щелочной источник |
| |
| Э |
| эл. подст. | Электрическая подстанция |
| эл.-ст. | Электростанция |
| эл.-техн. | Электротехнический завод |
| элев. | Элеватор |
| эф.-масл. | Эфиромасличных культур совхоз, завод по переработке эфирных масел |
| |
| Ю |
| ЮВ | Юго-восточный |
| Юж. | Южный, -ая, -ое, -ые (часть собственного названия) |
| ЮЗ | Юго-западный |
| юр. | Юрта |
| |
| Я |
| яг. | Ягодный сад |
